Tính Năng Thiết Kế

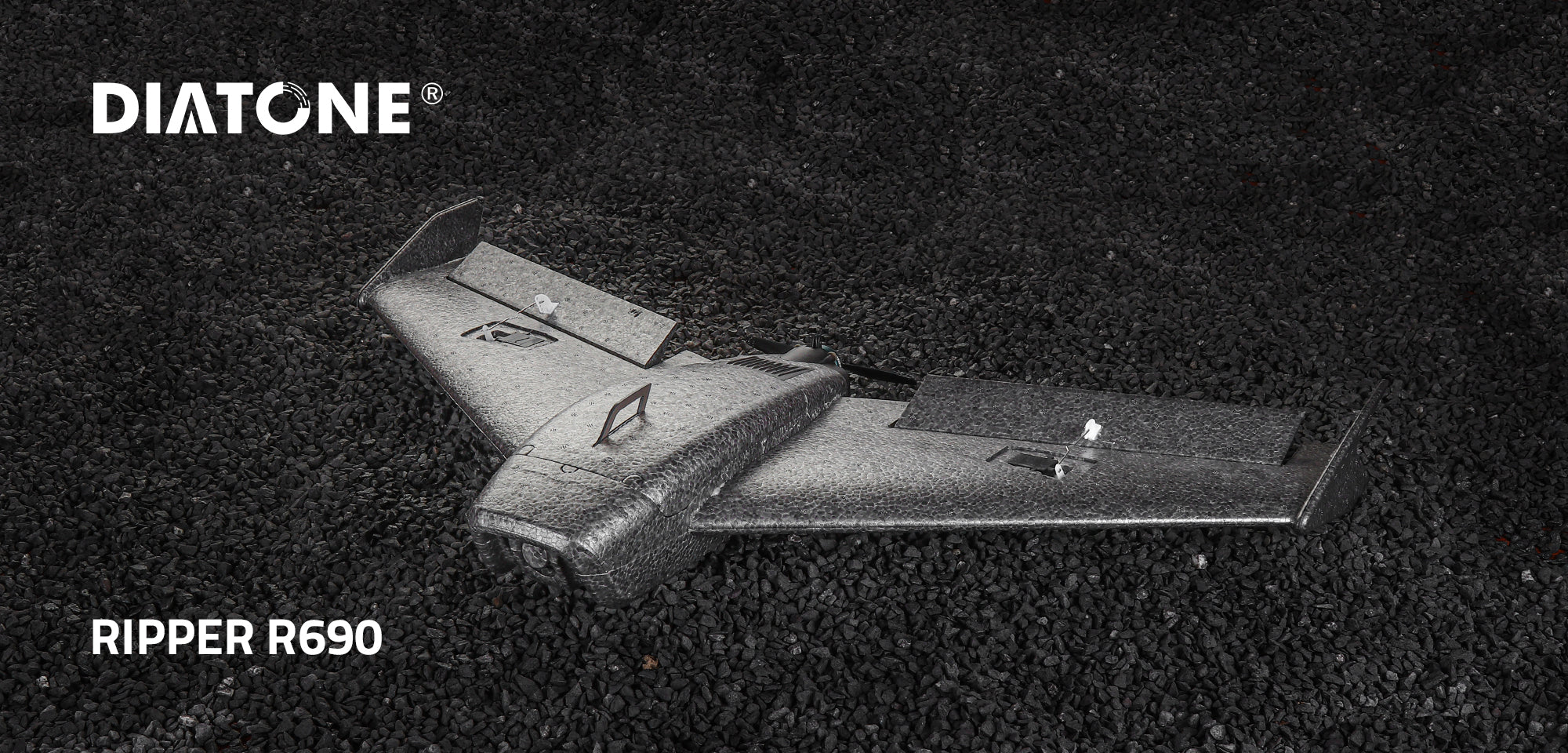

Được thiết kế dành cho truyền tải kỹ thuật số độ phân giải cao của DJI, trang bị hai chân đế chuyên dụng cho truyền tải kỹ thuật số và mô phỏng, chú trọng vào độ bền cao và trọng lượng nhẹ.

Hình dáng cánh dày, không chỉ giúp bay chậm và có độ bền lâu mà còn đảm bảo khả năng cơ động trong các chuyến bay tốc độ cao.

Thân máy áp dụng thiết kế hai đường ray, có thể điều chỉnh trọng tâm máy bay theo ý muốn.

Một cách mới để cố định cánh quạt, cực kỳ nhẹ.

Thiết kế truyền sáng của đèn hậu đảm bảo rằng việc theo đuổi mục tiêu luôn rõ ràng, và niềm vui thì không có giới hạn.

Đầu lens độc lập có thể tháo rời giúp ngăn chặn luồng không khí quá mức vào khoang.

Bốn cấu trúc từ tính, chắc chắn khóa nắp khoang.

Cánh sử dụng ba thanh sợi carbon ghép chéo với các góc khác nhau và thiết kế độ bền cao, dễ dàng ứng phó với tải trọng lớn và bay tốc độ cao.

Hai phương pháp lắp đặt pin ngang/dọc.

Sải cánh nhỏ, không gian lớn, không cần lo lắng về việc đặt thiết bị điện tử.

Thiết kế luồng khí đầu vào không bị cản trở đảm bảo rằng thiết bị điện tử trong khoang luôn hoạt động mát mẻ.

Thông Số Kỹ Thuật:

Vật Liệu:EPP/ABS/Sợi Carbon
Kích Thước:Sải Cánh 690mm Chiều Cao:88mm Chiều Dài:415mm
Trọng Lượng:150g
Trọng Lượng Cất Cánh:350g~750g

CF Kích Thước:
4.7mm*3.2mm*400mm (OD * ID * Chiều Dài, thanh ngang cánh)
7mm*5mm*170mm (OD * ID * Chiều Dài, thanh gia cường cánh ghép)
5mm*1mm*220mm (Chiều Rộng * Độ Dày * Chiều Dài, gia cường gắn vào cánh)

Không gian thân máy:

Khoang pin:175mm*75mm*55mm (kích thước tối đa)
Khoang ESC:70mrn*38mm*20mm (kích thước tối đa)
Camera: 20mm*21mm*30mm (kích thước tối đa)
Nhẫn bảo vệ camera: Đường kính ngoài 17.5mm, đường kính trong 14mm/15mm, chiều cao 12mm

Vật liệu: ABS
Vận tốc bay tối thiểu: <27km/h
Vận tốc bay tối đa: >200+km/h

Chú Ý:
Trên 100km/h, phải lắp nắp kính để ngăn ngừa không khí quá mức vào và tách nắp khoang.
Thời gian chịu đựng tối đa: >70min
Phạm vi bay tối đa: >45km

Bao gồm: Bộ Khung - Không có các bộ phận điện tử bên trong

Khuyến Nghị (Không bao gồm):
Công suất khuyến nghị: 2205/2350kv
Pin khuyến nghị: 3-4s Khuyến nghị: ESC: 35A
3S 6inch Biblades / 4S 5inch Biblades

3-4S 1550 -2200MAH 6S 1300-1550MAH

PNP KIT:

Motor： FX-2205/2350 kv
ESC： FX-35A FC： WING RX 1.0
Pin： 2~4s
Cánh quạt： 5*5E/6*4e
Servo: số kỹ thuật 9g
Lực đẩy： ≥920 g(6*4 Cánh)
