Khung Pavo20 Pro Brushless Whoop được thiết kế đặc biệt cho cinewhoop 2.2" Pavo20 Pro, giờ đây có khả năng tương thích mở rộng để hỗ trợ DJI O3 Air Unit, Caddx Vista, RunCam Link và DJI O4 Air Unit Pro mới nhất—được kết hợp hoàn hảo với giá đỡ O4 Pro để tăng cường độ ổn định và tính linh hoạt. Được thiết kế với kích thước wheelbase 93.7mm và được chế tạo từ ống dẫn chống va đập PA12 dày, khung này kết hợp độ bền với hiệu quả khí động học, mang lại mức tăng lực đẩy 8-11%. Kết hợp hoàn hảo với hệ thống đẩy mạnh mẽ 3S, nó tạo ra sức mạnh vô song cho các chuyến bay freestyle và điện ảnh. Khung cũng có các lỗ cố định camera đôi cho việc quay góc rộng DJI O3 và O4 Pro, cùng thiết kế giảm chấn cao su cổ điển, đảm bảo hình ảnh HD mượt mà, sắc nét mỗi lần.

Điểm nổi bật

• Ống dẫn Whoop PA12 dày siêu bền: Cấu trúc chống va đập với thiết kế mặt cắt gia cố cho độ bền và sức mạnh vượt trội.
• Tăng lực đẩy khí động học: Dòng chảy khí được thiết kế để mang lại mức tăng lực đẩy 8–11% so với các thiết kế không có ống dẫn. Kết hợp với Động cơ LAVA 1104 cho sức mạnh bùng nổ, đạt thời gian bay lên tới 6'40''.
• Bảo vệ camera và ống kính được nâng cấp: Các lỗ cố định camera đôi cho sự linh hoạt khi quay góc rộng O4 Pro/O3. Tấm bảo vệ bên camera được gia cố chống lại va đập và lệch góc, ngay cả sau những chuyến bay cường độ cao.
• Giá đỡ O4 Air Unit Pro mới: Giữ tất cả các tính năng của giá đỡ O3 trong khi thêm lỗ cố định đôi cho tối ưu hóa góc quay camera (nghiêng 0-40°) và giá đỡ ăng-ten nghiêng 30° để tăng cường tín hiệu trong thiết kế gia cố.
• Hệ thống lắp đặt VTX HD không rườm rà: Giá đỡ được ép nhựa tích hợp giúp lắp đặt dễ dàng chỉ với 8 vít—không cần điều chỉnh vít phức tạp. Giá đỡ ăng ten chạm khắc đảm bảo định tuyến cáp an toàn, sạch sẽ và tín hiệu tối đa.

• Thiết kế giảm chấn cao su Pavo Series: Hệ thống giảm rung độc quyền đảm bảo hình ảnh HD mượt mà, không jitter trong tất cả các chế độ bay.

• Hệ thống gắn pin đa dụng: Lỗ đeo dây mở + lỗ giới hạn bên để grip pin cực chắc chắn. Có thể chứa nhiều kích cỡ pin khác nhau trong khi ngăn chặn dịch chuyển trong các động tác khó.

Thông số kỹ thuật

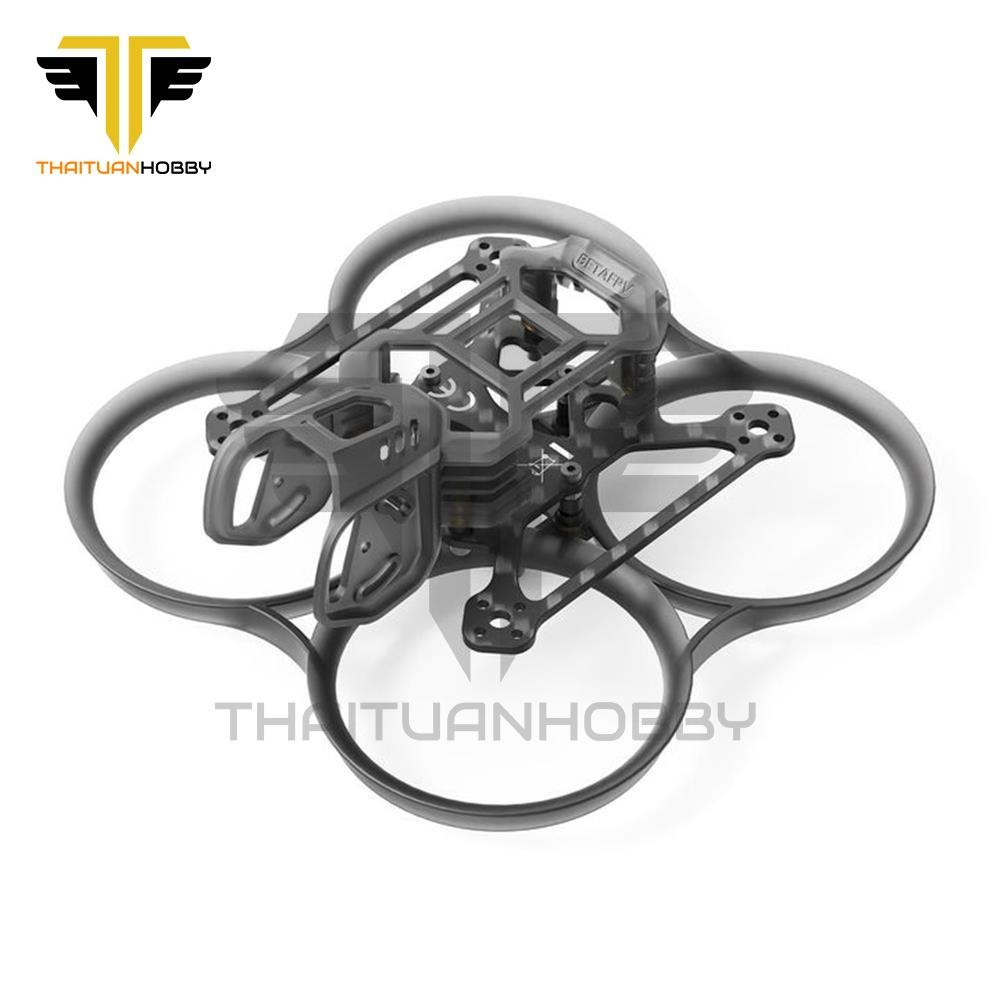

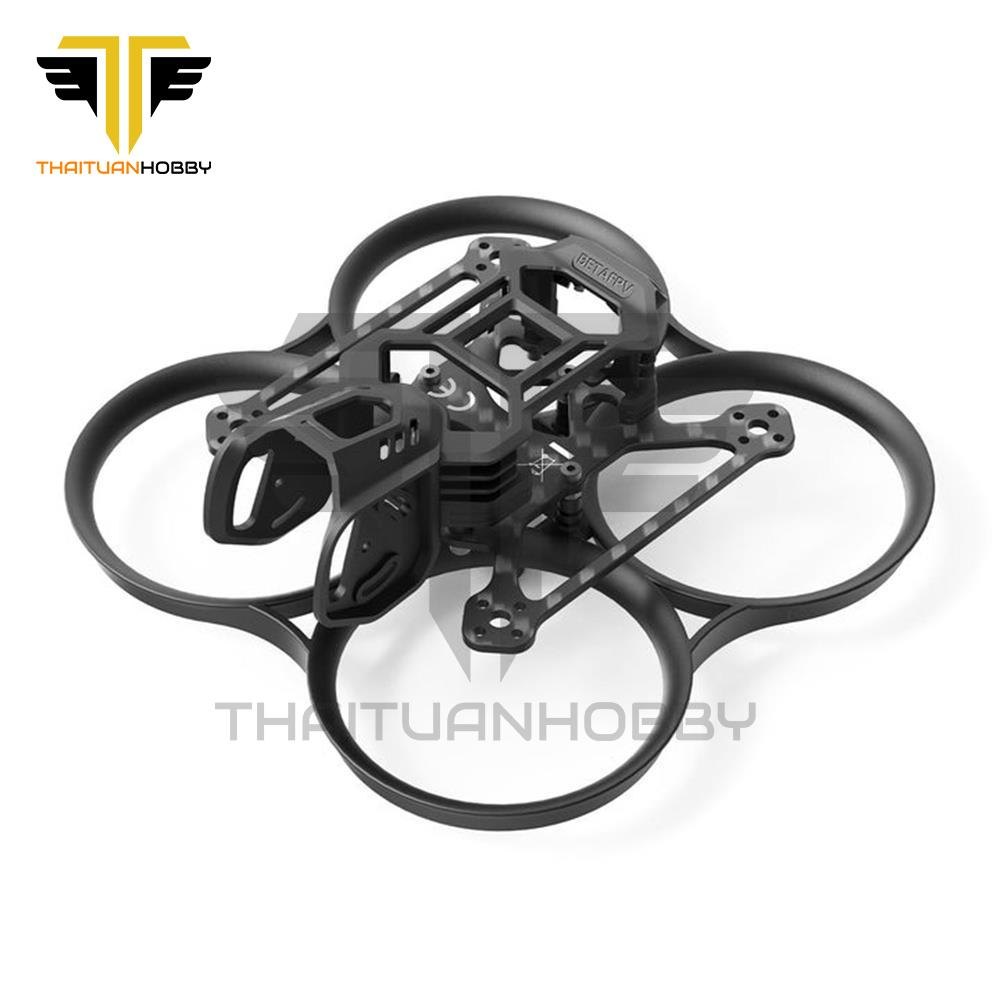

• Item: Khung Pavo20 Pro Brushless Whoop
• Wheelbase: 93.7mm
• Vật liệu: PA12/PP

• Độ dày tấm trên cùng: 2mm
• Cân nặng khung: 33.3g (Với giá đỡ O3 Air Unit), 35.7g (Với giá đỡ O4 Air Unit Pro)
• Cân nặng ống dẫn Whoop: 17.8g
• Cân nặng giá đỡ: 4.6g (Giá đỡ O3 Air Unit), 7.2g (Giá đỡ O4 Air Unit Pro)
• Màu sắc: Đen/Xám trong/Blue

• Cách lắp camera: 19mm/20mm
• Kích thước lỗ gắn FC: 26×26mm
• Kích thước lỗ gắn động cơ: 4-M2-φ9mm
• Chiều rộng lỗ pin: 20mm
• Bộ lọc camera: Hỗ trợ


Diagram của Khung Pavo20 Pro Brushless Whoop với giá đỡ O4 Air Unit Pro:

Diagram của Giá đỡ O3 Air Unit:

Diagram của Giá đỡ O4 Air Unit Pro:

Ghi chú:

1. Giá đỡ O4 Air Unit Pro chỉ làm việc chỉ với DJI O4 Air Unit Pro và không tương thích với O4 Air Unit hoặc O3 Air Unit.
2. Giá đỡ O4 Air Unit Pro được thiết kế độc quyền cho Pavo20 Pro (bao gồm cả Phiên bản NightFire).

Tương thích với HD VTX phổ biến

Khung Pavo20 Pro mang lại tính linh hoạt vô song với khả năng tương thích giá đỡ VTX tích hợp cho DJI O3 Air Unit, Caddx Vista, RunCam Link và DJI O4 Air Unit Pro. Thiết kế mô-đun của nó cho phép thay thế nhanh chóng giữa các giá đỡ O3 và O4 Pro, đảm bảo nâng cấp VTX dễ dàng mà không cần sửa đổi khung. Hệ thống lắp đặt không rườm rà được thiết kế với giá đỡ VTX HD ép sẵn với các đinh tán đồng bên trong, cho phép toàn bộ khung được lắp ráp an toàn chỉ với 8 vít nửa ren—loại bỏ các điều chỉnh độ chặt phức tạp trong khi nâng cao hiệu suất chống rung. Kỹ thuật chính xác này bảo tồn tính toàn vẹn cấu trúc, tối ưu hóa khí động học và đảm bảo hình ảnh HD ổn định mượt mà qua tất cả các hệ thống được hỗ trợ.

Được điêu khắc hoàn toàn cho HD VTX

Giá đỡ O3 Air Unit và giá đỡ O4 Air Unit Pro mới được thiết kế để tối đa hóa khả năng tương thích và hiệu suất trong các chuyến bay freestyle điện ảnh.

Giá đỡ O3 Air Unit

Nó có 6 lỗ cố định camera, bao gồm các vị trí gắn rộng dành riêng để loại bỏ bóng từ panel bên và đảm bảo ghi lại tầm nhìn trên không không bị cản trở, cùng với tấm bảo vệ bên cam được gia cố giúp bảo vệ ống kính trong khi cho phép thay thế bộ lọc ND dọc không cần dụng cụ. Giá đỡ ăng ten được tối ưu hóa bảo vệ cáp cho truyền tín hiệu ổn định, trong khi thiết kế giảm chấn cao su đặc trưng của Pavo Series loại bỏ rung lắc cho hình ảnh không bị nhòe.

Vui lòng tham khảo vấn đề rung của Pavo Pico DJI O3.

Nhấp vào đây để xem video hướng dẫn lắp đặt cho DJI O3 Air Unit.

Giá đỡ O4 Air Unit Pro

Xây dựng dựa trên giá đỡ O3 đã được chứng minh, giá đỡ O4 Pro mới giới thiệu một vài cải tiến quan trọng: lỗ cố định đôi tối ưu hóa tâm quay của camera cho các điều chỉnh nghiêng mượt mà từ 0-40° trong khi vẫn duy trì độ ổn định. Các giá đỡ ăng ten nghiêng 30° đảm bảo sức mạnh tín hiệu tối đa và có lắp đặt không cần dụng cụ cho việc thay ăng ten nhanh chóng. Hồ sơ được thiết kế lại giúp dễ dàng tiếp cận bộ lọc ND, ngay cả trong các tình huống quay góc rộng. Những nâng cấp chu đáo này giúp việc chuyển đổi giữa hệ thống O3 và O4 Pro trở nên liền mạch, mang lại cho phi công sự cân bằng hoàn hảo giữa độ chính xác điện ảnh và độ bền freestyle.

Các bộ phận được khuyến nghị

• Quad: Pavo20 Pro Brushless Whoop Quadcopter
• FC & ESC: F4 2-3S 20A AIO FC V1
• Động cơ: Động cơ không chổi than LAVA Series 1104
• Cánh quạt: Cánh quạt Gemfan 2218 3 lưỡi (trục 1.5mm)
• Pin: Pin LAVA 3S 450mAh 75C, Pin LAVA 3S 550mAh 75C

• Bộ lọc: Bộ lọc ND cho Camera DJI O3, Bộ lọc ND cho Camera DJI O4 Pro
• VTX: DJI O4 Air Unit Pro, DJI O3 Air Unit, Caddx Vista, RunCam Link


Gói sản phẩm

• Item: Khung Pavo20 Pro Brushless Whoop | Với giá đỡ O3 Air Unit
• 1 * Tấm trên cùng Pavo20 Pro
• 1 * Tấm gắn VTX 20*20mm
• 1 * Ống dẫn Pavo20 Whoop
• 1 * Giá đỡ O3 Air Unit
• 1 * Dây đeo pin 130mm
• 2 * Tấm chèn chống trượt pin
• 2 * ăng ten 5.8g
• 8 * đinh tán M2
• 10 * giảm chấn cao su
• 6 * vít M2*10
• 6 * vít M2*4
• 4 * vít M2*14
• 4 * vít M2*15

• Item: Khung Pavo20 Pro Brushless Whoop | Ống dẫn Whoop
• 1 * Ống dẫn Whoop Pavo20 Pro
• 1 * Dây đeo pin 130mm
• 2 * Tấm chèn chống trượt pin


• Item: Khung Pavo20 Pro Brushless Whoop | Chỉ có giá đỡ O3 Air Unit
• 1 * Giá đỡ O3 Air Unit
• 1 * Tấm gắn VTX 20*20mm
• 2 * ăng ten 5.8g
• 4 * đinh tán M2
• 6 * giảm chấn cao su
• 6 * vít M2*10
• 6 * vít M2*4
• 4 * vít M2*15

• Item: Khung Pavo20 Pro Brushless Whoop | Với giá đỡ O4 Air Unit Pro
• 1 * Tấm trên cùng Pavo20 Pro

• 1 * Ống dẫn Whoop Pavo20
• 1 * Giá đỡ O4 Air Unit Pro
• 1 * Dây đeo pin 130mm
• 2 * Tấm chèn chống trượt pin

• 8 * đinh tán M2
• 10 * giảm chấn cao su
• 6 * vít M2*10
• 6 * vít M2*4
• 4 * vít M2*14


• Item: Khung Pavo20 Pro Brushless Whoop | Chỉ có giá đỡ O4 Air Unit Pro
• 1 * Giá đỡ O4 Air Unit Pro

• 6 * giảm chấn cao su
• 6 * vít M2*10
• 6 * vít M2*4
