Module RF TX Micro BETAFPV được xây dựng dựa trên dự án ExpressLRS, một liên kết điều khiển từ xa mã nguồn mở cho các ứng dụng RC. ExpressLRS nhằm mục đích đạt được hiệu suất liên kết tốt nhất có thể về tốc độ, độ trễ và khoảng cách. Điều này khiến ExpressLRS trở thành một trong những liên kết RC nhanh nhất hiện có, đồng thời vẫn cung cấp hiệu suất khoảng cách dài.

Nhiều sản phẩm ExpressLRS đang có sẵn!

Hộp và quạt module TX Micro ELRS đã được phát hành! Hộp module được nâng cấp với cổng USB 6.5*13.5mm tương thích với hầu hết các cáp USB Type-C. Hơn nữa, có hai màu trong hộp module mới. Bạn có thể dễ dàng tạo module riêng của mình.

Thông số kỹ thuật

• Mặt hàng: ELRS Micro TX Module
• Điện áp đầu vào: 5V~12V
• Cổng XT30: 5V~12V, khuyến nghị pin 2S (8.4V), KHÔNG hỗ trợ 3S (12.6V) hoặc cao hơn
• Cổng USB: Type-C

Phiên bản ELRS 2.4G 1W

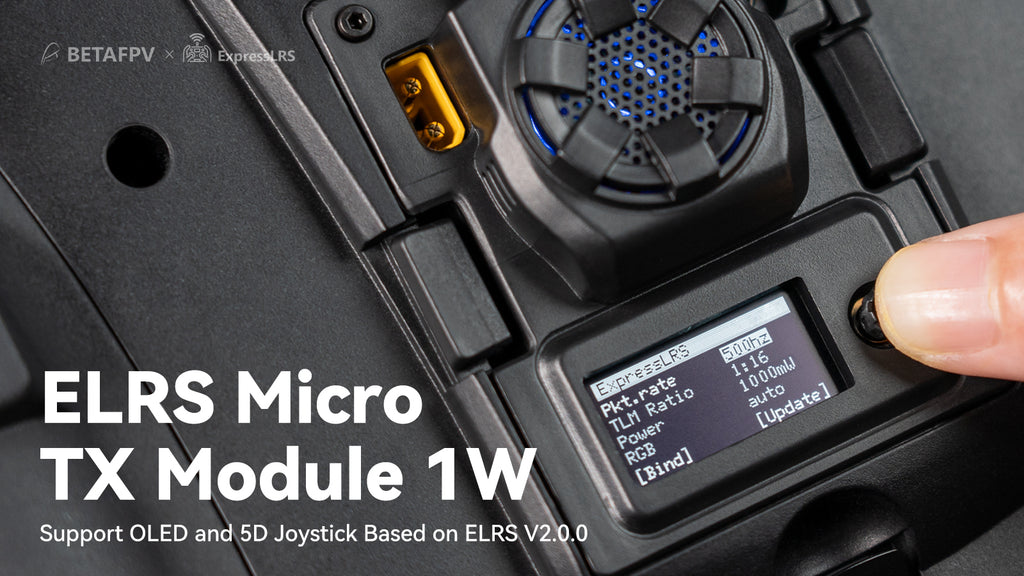

Phiên bản màu đen với công xuất RF tối đa 1W đã được phát hành. Hỗ trợ tất cả kích thước nút 5D dựa trên firmware BETAFPV ELRS V2.0.0. Chức năng ba lô mới đã được thêm vào, cho phép giao tiếp không dây giữa ExpressLRS và các thiết bị FPV khác để điều khiển và cấu hình.

Ghi chú: Vui lòng đảm bảo rằng VRX cũng hỗ trợ chức năng ba lô khi sử dụng chức năng ba lô của module VRX. Chức năng ba lô sẽ được thêm vào phiên bản 500mW trong tương lai.

So với các phiên bản 500mW, không chỉ tích hợp một quạt làm mát mà còn bao gồm cả tản nhiệt, điều này nâng cao hiệu suất làm mát. Vì vậy, module này có thể hoạt động chính xác trong việc sử dụng hàng ngày mà không cần lo lắng về nhiệt độ.

Ghi chú: Về bài kiểm tra nhiệt độ, vui lòng đọc bài viết Nhiệt độ Module Micro ELRS.

Phiên bản giới hạn 1W

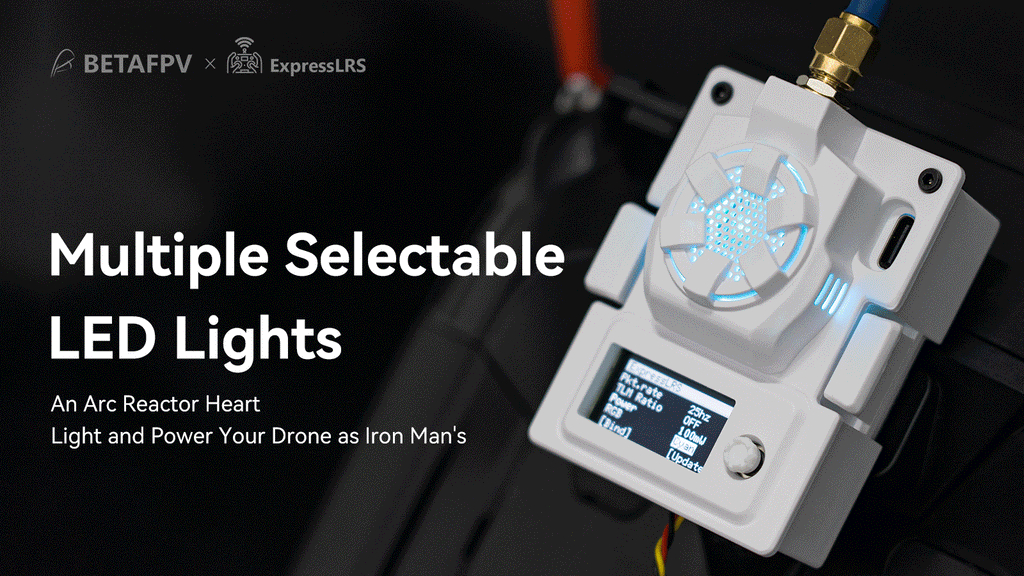

Ngoài hộp cổ điển cho module TX micro, một phiên bản giới hạn sẽ được phát hành cùng với. Cả hai phiên bản cổ điển và phiên bản giới hạn đều có cùng chức năng. Hộp in 3D với thiết kế bề ngoài mới khiến module rất phong cách khi ánh sáng LED nhấp nháy. Hàng tồn kho giới hạn, ai đến trước sẽ có trước!

Sơ đồ

Module RF TX Micro BETAFPV tương thích với bộ phát radio có khe module micro (còn gọi là khe module JR/SLIM, chẳng hạn như Frsky Taranis X9D, TBS Mambo). Dưới đây là sơ đồ cho module phiên bản 500mW.

Dưới đây là sơ đồ cho phiên bản ELRS 2.4G 1W. Các công tắc DIP sẽ được thêm vào phiên bản 500mW trong tương lai.

Chú ý: Vui lòng lắp đặt anten trước khi bật nguồn. Nếu không, chip PA trong module TX Micro sẽ bị hỏng vĩnh viễn.

Chú ý: Vui lòng KHÔNG sử dụng pin 3S hoặc cao hơn để cung cấp năng lượng cho module TX qua cổng XT30. Nếu không, chip nguồn trong module TX sẽ bị hỏng vĩnh viễn.

Chú ý: Vui lòng không bật tất cả công tắc DIP cùng một lúc. Bạn có thể tham khảo biểu đồ để biết về công tắc DIP bật/tắt dựa trên các mục đích sử dụng khác nhau.

Về Firmware

Dự án chính thức ExpressLRS tại Github hiện tại KHÔNG hỗ trợ chức năng OLED. Nhóm BETAFPV sẽ làm việc với nhóm ELRS và làm cho kho chính thức hỗ trợ chức năng OLED và nút càng sớm càng tốt.

Firmware module TX Micro ELRS V2.0.0 đã được phát hành. Firmware không bao gồm Cụm Kết Nối. Vì vậy, vui lòng đảm bảo rằng bộ thu hoạt động trên phiên bản chính thức lớn V2.0.0 và không thiết lập Cụm Kết Nối.

• Hỗ trợ nút 5D và menu OLED với phiên bản chính thức ELRS 2.0.0.
• Màu của LED thay đổi tự động theo trạng thái hệ thống.
• Các tính năng mới khác và đa dạng được đồng bộ hoàn toàn với ELRS 2.0.0 chính thức.
• Khi vào trang menu OLED với việc nhấn giữ, kết nối giữa module RF TX và bộ thu hoạt động bình thường. Vui lòng không thay đổi Pkt Rate, nếu không, bạn phải cấp điện lại cho bộ thu.

https://github.com/BETAFPV/ExpressLRS

Hướng dẫn sử dụng Cách Flash Firmware của ELRS RX/TX.

Bạn có thể sử dụng firmware chính thức ELRS V2.0-RC2 ngay bây giờ, nhưng mất chức năng của OLED và Joystick. Chúng tôi sẽ làm việc với đội phát triển ELRS và làm cho firmware chính thức ELRS hỗ trợ đầy đủ chức năng của module TX Micro. Đối với cột mốc, OLED sẽ được hỗ trợ trong V2.1 chính thức.

https://github.com/ExpressLRS/ExpressLRS

Cách tôi đặt một cụm kết nối trên module TX Micro này khi dòng chính thống ELRS chưa hỗ trợ OLED?

Đầu tiên, tải mã nguồn của nhánh master-betafpv-oled-menu về máy tính từ Github.

Thứ hai, mở ExpressLRS Configurator và tải mã nguồn đã giải nén từ máy tính. Chọn thiết bị mục tiêu "BETAFPV 900/2400 TX Micro". Bây giờ, bạn có thể thiết lập cụm kết nối của riêng mình và các tùy chọn khác như bình thường.

Thứ ba, xây dựng & flash.

Biết thêm về ExpressLRS

ExpressLRS là một liên kết RC mã nguồn mở cho các ứng dụng RC. Mọi người đều có thể tìm thấy dự án này trên Github hoặc tham gia thảo luận trong Nhóm Facebook.

ExpressLRS được xây dựng trên Semtech Lora SX127x hoặc SX1280 phần cứng cho RX và TX tương ứng. Nó nhằm mục đích đạt được hiệu suất liên kết tốt nhất có thể về cả tốc độ, độ trễ và khoảng cách. Tại 900 MHz, mức tối đa là 200 Hz được hỗ trợ. Tại 2.4 GHz, một tần số lên tới 500Hz hiện đang được hỗ trợ với một bản dựng OpenTX tùy chỉnh. Điều này khiến ExpressLRS trở thành một trong những liên kết RC nhanh nhất hiện có trong khi vẫn cung cấp hiệu suất khoảng cách dài.

Càng ngày càng nhiều nhà cung cấp bắt đầu hỗ trợ giao thức radio ExpressLRS ở nhiều phần khác nhau, chẳng hạn như bộ phát radio với ELRS trong kho, drone với bộ thu ELRS tích hợp, module TX ELRS cho khe JR hoặc Nano. Nhóm BETAFPV tham gia vào dự án này và cung cấp một loạt các thành phần ExpressLRS.

Chức năng ba lô

Một số module TX ExpressLRS bao gồm một chip ESP8285 bổ sung, cho phép chúng tôi giao tiếp không dây với các thiết bị khác được kích hoạt ESP8285 bằng cách sử dụng giao thức gọi là espnow. Chúng tôi gọi chip này là "TX-Backpack". Mục tiêu của TX-Backpack là cho phép giao tiếp không dây giữa ExpressLRS và các thiết bị FPV liên quan khác để điều khiển và cấu hình.

https://github.com/ExpressLRS/Backpack/wiki

Nút và OLED

Module TX ELRS có thể được cấu hình qua tập lệnh OpenTX LUA. Với OLED và nút, bộ điều khiển không phải OpenTX hỗ trợ CRSF có thể sử dụng module TX Micro ELRS này một cách dễ dàng. Các bộ điều khiển radio không phải OpenTX sau đây hoạt động tốt với module TX này: Futaba T16IZ, T16SZ và T18SZ (với cập nhật lên 3.9e), Wsky ET16, Radiolink AT9S Pro.

Ghi chú: Tất cả kích thước nút 5D có sẵn trên firmware ELRS V2.0.0 của BETAFPV. Vui lòng nâng cấp firmware để được hỗ trợ mới.

Dưới đây là hoạt động cơ bản của nút và OLED cho firmware V1.0.0.

Nhấn giữ:

Ở trang khóa màn hình, nhấn giữ để mở khóa và vào trang menu.

Ở trang menu, nhấn giữ để thay đổi giá trị của hàng này.

Nhấn ngắn:

Ở trang khóa màn hình, nhấn ngắn không có hiệu lực.

Ở trang menu, nhấn ngắn để di chuyển đến hàng tiếp theo.

Ghi chú: Khi module RF TX vào trang menu, kết nối giữa module RF TX và bộ thu sẽ bị mất, kết nối sẽ được khôi phục tự động sau khi thoát khỏi trang menu; bạn phải cung cấp điện lại cho bộ thu nếu bạn đã thay đổi Pkt Rate.

Ghi chú: Khi module RF TX vào trạng thái nâng cấp WIFI, nút sẽ không có hiệu lực. Vui lòng cung cấp điện lại cho module RF TX sau khi cập nhật firmware qua WIFI.

Dưới đây là hoạt động cơ bản của nút và OLED cho firmware ELRS V2.0.0 của BETAFPV.

Nhấn giữ: Mở khóa và vào trang menu, hoặc áp dụng cài đặt hiện tại trong trang menu.
Lên/Xuống: Di chuyển đến hàng cuối/các hàng tiếp theo.
Trái/Phải: Thay đổi giá trị của hàng này.
Nhấn ngắn: Kích hoạt trạng thái kết nối hoặc trạng thái nâng cấp WiFi.

Ghi chú: Bạn phải cung cấp điện lại cho bộ thu nếu bạn đã thay đổi Pkt Rate.

Ghi chú: Khi module RF TX vào trạng thái nâng cấp WIFI, nút sẽ không có hiệu lực. Vui lòng cung cấp điện lại cho module RF TX sau khi cập nhật firmware qua WIFI.

Cấu hình cơ bản

ExpressLRS sử dụng giao thức nối tiếp Crossfire (hay còn gọi là giao thức CRSF) để giao tiếp giữa bộ phát radio và module TX. Vì vậy, hãy đảm bảo bộ phát radio của bạn hỗ trợ giao thức nối tiếp CRSF. Chúng tôi sử dụng bộ phát radio với hệ thống OpenTX để hướng dẫn cách thiết lập giao thức CRSF và tập lệnh LUA. Để thiết lập điều này, trong hệ thống OpenTX, vào cài đặt mô hình, và trên tab "MODEL SETUP", tắt "RF nội bộ". Kế tiếp, bật "RF bên ngoài" và chọn "CRSF" làm giao thức.

ExpressLRS sử dụng tập lệnh LUA OpenTX để điều khiển module TX, chẳng hạn như để kết nối hoặc thiết lập. Với tập lệnh LUA, phi công có thể kiểm tra và thiết lập một số cấu hình của module TX RF Nano. Để biết thêm chi tiết, vui lòng kiểm tra Trang hỗ trợ.

• Lưu tập tin tập lệnh ELRS.lua/ELRSV2.lua lên thẻ SD của bộ phát radio trong thư mục Scripts/Tools;
• Nhấn giữ nút "SYS" (cho RadioMaster T16 hoặc các bộ phát tương tự) hoặc nút "Menu" (cho Frsky Taranis X9D hoặc các bộ phát tương tự) để truy cập Menu Công cụ nơi bạn có thể tìm tập lệnh ELRS/ELRSV2.lua đã sẵn sàng chạy chỉ với một cú nhấp chuột;
• Hình bên dưới cho thấy tập lệnh LUA chạy thành công;

Tập lệnh ELRS.lua

Tập lệnh ELRSV2.lua

Liên kết & Công suất đầu ra

Module RF TX Micro đi kèm với phiên bản phát hành chính thức lớn V1.1.0 hoặc V2.0.0 và không có cụm kết nối đi kèm. Vì vậy hãy chắc chắn rằng bộ thu hoạt động trên phiên bản chính thức lớn V1.0.0~V1.1.0 hoặc phiên bản V2.0.0. Và không có cấu hình cụm kết nối. Module RF TX Micro có thể vào trạng thái kết nối qua tập lệnh ELRS.lua hoặc ELRSV2.lua, như đã mô tả trong chương "Tập lệnh LUA". Ngoài ra, sử dụng nút và OLED, di chuyển tới vị trí KẾT NỐI và nhấn giữ nút. Nhấn nút ngắn nếu là V2.0.0. Sau đó, module RF sẽ vào trạng thái kết nối.

Tập lệnh ELRS.lua

Chú ý: Đèn LED sẽ KHÔNG nhấp nháy khi vào trạng thái kết nối. Module sẽ tự động thoát khỏi trạng thái kết nối sau 5 giây. Nhấn và nhấn liên tiếp 3 lần để kết nối.

Tập lệnh ELRSV2.lua

Chú ý: Đèn LED sẽ KHÔNG nhấp nháy khi vào trạng thái kết nối. Module sẽ tự động thoát khỏi trạng thái kết nối sau 5 giây.

Chú ý: Nếu bạn cài lại firmware của module RF TX với cụm kết nối của riêng mình, hãy chắc chắn rằng bộ thu có cùng cụm kết nối. Module RF TX và bộ thu sẽ tự động liên kết trong tình huống này.

Module RF TX Micro có thể chuyển công suất đầu ra qua tập lệnh ELRS.lua hoặc ELRSV2.lua, như được mô tả trong chương "Tập lệnh LUA". Ngoài ra, sử dụng nút và OLED, di chuyển đến vị trí ĐẦU RA. Chuyển công suất đầu ra bằng cách nhấn giữ nút (tập lệnh ELRS.lua). Ấn nút trái hoặc phải (tập lệnh ELRSV2.lua).

Tập lệnh ELRS.lua

Ghi chú: Đèn LED RGB sẽ KHÔNG thay đổi theo công suất đầu ra. Khi công suất đầu ra là 250mW hoặc cao hơn, quạt sẽ tự động quay. Module RF TX Micro KHÔNG hỗ trợ đầu ra 1W hoặc 2W. Khi chuyển sang giá trị này, hệ thống sẽ tự động chuyển sang 500mW.

Tập lệnh ELRSV2.lua

Ghi chú: Đèn LED RGB sẽ KHÔNG thay đổi theo công suất đầu ra. Khi công suất đầu ra là ngưỡng giá trị (mặc định 250mW) hoặc cao hơn, quạt sẽ tự động quay.

Câu hỏi thường gặp

Tải về hướng dẫn sử dụng module TX Micro ELRS của BETAFPV.

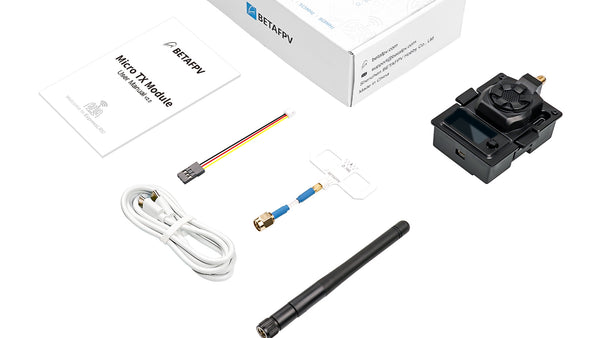

Gói hàng

• 1 * Module TX Micro ELRS của BETAFPV
• 1 * Ănten Moxon của BETAFPV
• 1 * Hướng dẫn sử dụng module TX Micro
• 1 * Cáp dữ liệu USB dự phòng (Type-A đến Type-C)

Ănten trong gói không giống như thể hiện dưới đây cho phiên bản 915MHz và 868MHz.

Vỏ cổng USB có kích thước 6.2*11mm và có thể không tương thích với cáp USB của bạn. Vì vậy, một cáp dữ liệu USB dự phòng (Type-A đến Type-C) đã được bao gồm trong gói cho tất cả các đơn hàng kể từ ngày 18 tháng 11 năm 2021.

Bên cạnh đó, với vỏ cổng USB được nâng cấp lên tới 6.5*13.5mm, hộp module mới tương thích với hầu hết các cáp USB Type-C bao gồm cả cáp của bạn. Nhấn vào đây để mua! Đồng thời, module TX Micro ELRS đi kèm với hộp được nâng cấp cho các đơn hàng từ bây giờ.

Đối với đơn hàng trước đó, nếu bạn không có cáp USB phù hợp cho module Micro này, hãy liên hệ với chúng tôi. Email tới support@betafpv.com.
