Mạch Micoair743V2 AIO 45A

Mạch Micoair743V2 AIO 45A

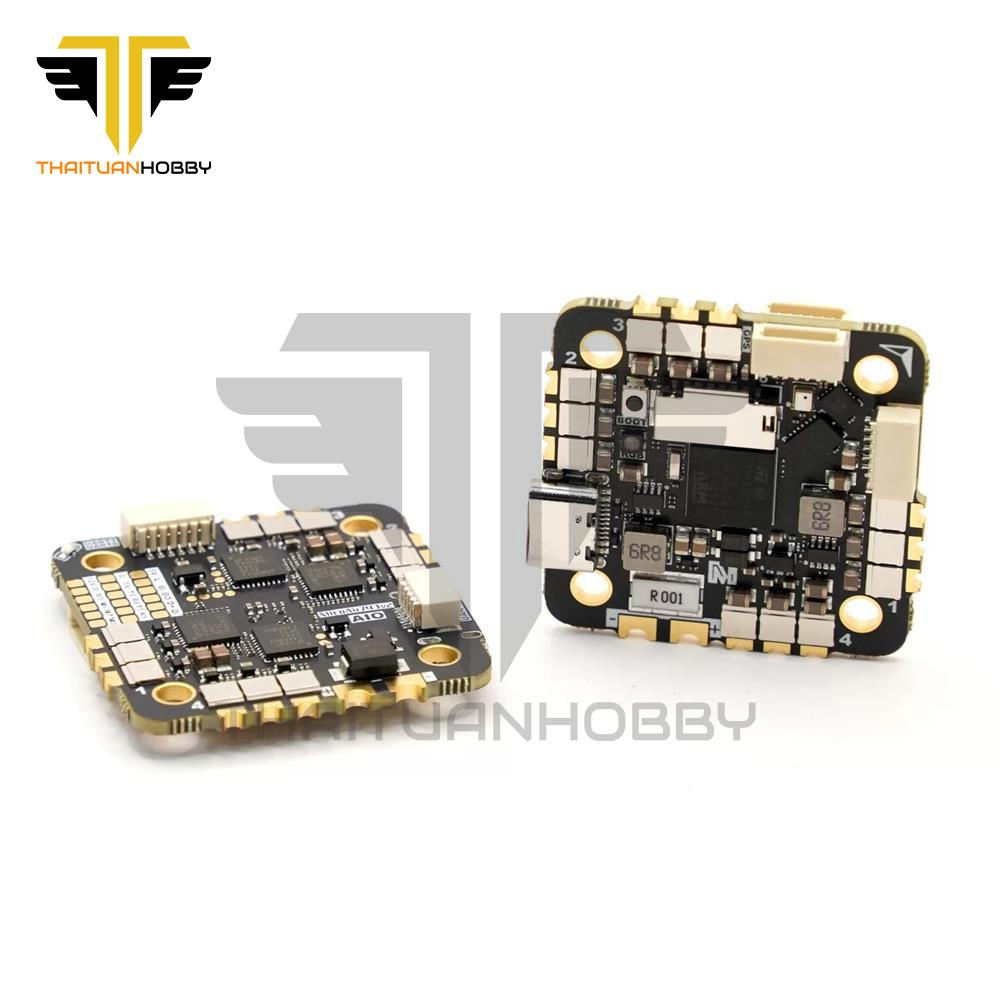

Mã SP: Mạch Micoair743V2 AIO 45A

MCU: STM32H743VIH6, 480MHz, 2MB Flash
7x UART, 9x PWM, 1x I2C
BEC 5V 2A và 12V 2A đầu ra
Hỗ trợ giao thức PWM/DShot300/DShot600
Cách gắn 25.5 x 25.5mm

1,950,000 VNĐ

- +

Tạ Duy Thái - 0936.336.128

Địa chỉ mua hàng

Thông tin sản phẩm

Đánh giá nhận xét

Điều Khiển Bay

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
Ngslot thẻ TF
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Dòng điện)
1x Dải LED
1x Buzzer
USB Type-C
BEC 5V 2A đầu ra (cho bộ điều khiển, bộ thu, GPS, dòng quang hoặc các thiết bị khác)
BEC 12V 2A đầu ra (cho DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.19
Frequency PWM: 48KHz
Giao thức ESC: PWM/DShot300/DShot600 (hỗ trợ BDShot)
Dòng điện liên tục: 45A * 4
Hỗ trợ điện áp: 3-6S (10V-27V)

Hướng dẫn: Cách cấu hình và cập nhật AM32 ESC trên MicoAir743-AIO

Theo dõi điện áp và dòng điện

	Ardupilot	PX4	Betaflight	INAV
Yếu tố điện áp	21.12	21.12	211	211
Yếu tố dòng điện	14.14	14.14	707	707

Định vị UART (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, có hỗ trợ DMA)
SERIAL2 -> UART2 (DisplayPort, có hỗ trợ DMA)
SERIAL3 -> UART3 (GPS, có hỗ trợ DMA)
SERIAL4 -> UART4 (MAVLink2, có hỗ trợ DMA)
SERIAL5 -> UART5 (có hỗ trợ DMA)
SERIAL6 -> UART6 (RCIN, DMA–hỗ trợ)
SERIAL8 -> UART8 (DMA–hỗ trợ)

Định vị UART (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

Đầu vào RC (Ardupilot)

Đầu vào RC mặc định được cấu hình trên UART6. Chân SBUS là đảo và nối với RX6. Các đầu vào nối dây đơn không phải SBUS có thể trực tiếp kết nối với RX6 nếu chân SBUS được để không được kết nối. RC có thể được áp dụng trên một cổng UART khác như UART2, UART4 hoặc UART8, và thiết lập giao thức để nhận dữ liệu RC: SERIALn_PROTOCOL=23 và thay đổi SERIAL6 _Giao thức thành một giá trị khác ngoài 23.

Hỗ trợ OSD (Ardupilot)

MicoAir743v2-AIO hỗ trợ OSD sử dụng OSD_TYPE 5 (MSP_DISPLAYPORT).

Hỗ trợ VTX

Kết nối SH1.0-6P hỗ trợ kết nối với DJI Air Unit / HD VTX . Giao thức mặc định là DisplayPort. Chân 1 của đầu nối là 12v vì vậy hãy cẩn thận không kết nối nó với một thiết bị ngoại vi yêu cầu 5v.

Đầu ra PWM

MicoAir743v2-AIO hỗ trợ lên đến 9 đầu ra PWM.

Các kênh 1-8 hỗ trợ DShot/bi-directional DShot.

(hiện tại PX4&INAV không hỗ trợ chức năng BDShot)

Đầu ra PWM được chia thành các nhóm và mỗi nhóm phải sử dụng cùng một giao thức đầu ra:

1,2,3,4 là nhóm 1

5, 6 là nhóm 2

7,8, 11 là nhóm 3

Chú ý: PWM11 là chân “LED”. Nếu chân này được cấu hình cho việc sử dụng LED nối dây thì PWM 7 và 8 chỉ có thể được sử dụng như LED nối dây.

La Bát

MicoAir743v2-AIO không có cảm biến la bát tích hợp, nhưng bạn có thể kết nối một la bát bên ngoài thông qua I2C trên đầu nối SDA và SCL.

Kích thước vật lý

Cách gắn: 25.5 x 25.5mm, Φ3mm
Kích thước: 36 x 36 x 8 mm
Trọng lượng: 10g
