Được vận hành bởi chip RF LR1121 của Semtech và ESP32-C3 của Espressif, SuperX tiên phong trong receiver Gemini Xrossband đầu tiên của BETAFPV – làm chủ băng tần 900M (868/915MHz) và 2.4G thông qua LoRa và chế độ FSK 1000Hz đột phá. Chinh phục các cổng đua và chân trời xa với độ tin cậy tín hiệu không thể lay chuyển, nơi mà các liên kết kém hơn thất bại. Hãy chọn giữa sự thành thạo băng tần kép của SuperX Nano hoặc sự nhanh nhẹn chuyển đổi băng tần của SuperX Mono để có hiệu suất được tinh chỉnh chính xác trong bất kỳ kịch bản bay nào.

Điểm nổi bật

• Chip RF Semtech LR1121 + ESP32-C3 của Espressif
• Chế độ LoRa và FSK 1000Hz đột phá
• Hỗ trợ 900M Gemini, 2.4G Gemini, 900M+2.4G GemX
• SuperX Nano: Thế mạnh băng tần kép cho môi trường khó khăn về RF
• SuperX Mono: Chuyển đổi băng tần cho các mô hình nhỏ
• Hỗ trợ các module TX Micro/Micro V2/Nano V2/SuperG

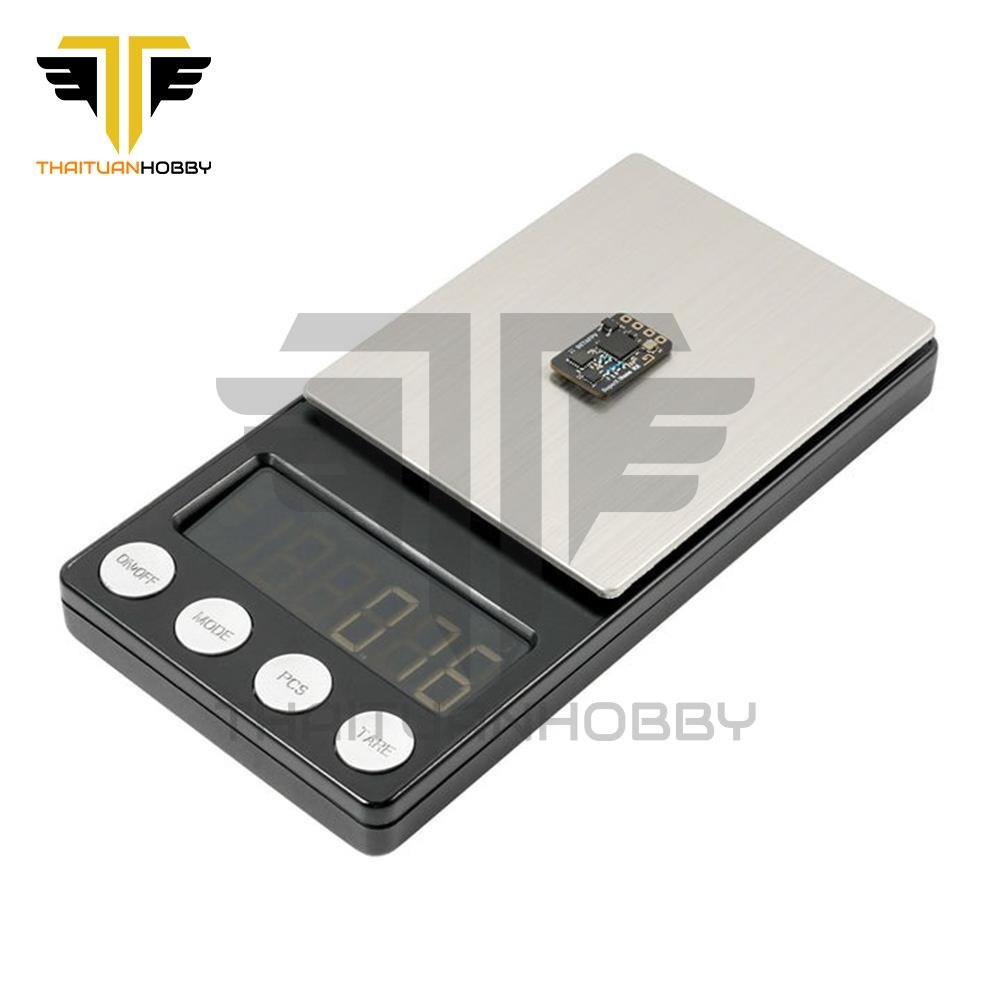

• Nhỏ gọn và nhẹ

Thông số kỹ thuật

Biểu đồ

Receiver SuperX Nano:

Gemini

ExpressLRS Gemini cách mạng hóa điều khiển RC bằng cách tận dụng phần cứng đa dạng thực sự để truyền đồng thời qua tần số 2.4GHz và/hoặc 900MHz. Khác với các hệ thống thông thường, Gemini sử dụng chuỗi phát/ nhận độc lập kép - mang lại chất lượng liên kết (LQ) vượt trội phát triển trong môi trường khó khăn như các đường đua hoặc khu vực đô thị.

Gemini có ba chế độ: 900M Gemini, 2.4G Gemini, và 900M+2.4G Gemini Xrossband (GemX). Với GemX, bạn không cần phải lựa chọn giữa các đặc tính hiệu suất—nó kết hợp độ trễ thấp của 2.4GHz và khoảng cách xa của 900MHz trong một liên kết liền mạch duy nhất.

Chú ý: Chế độ GemX yêu cầu một TX băng tần kép.

SuperX Nano: Băng Tần Kép 900M+2.4G

Được cung cấp bởi các chip LR1121 kép từ Semtech, Receiver SuperX Nano cung cấp độ tin cậy tín hiệu không thể thỏa hiệp với ba chế độ: 900M Gemini (thâm nhập khoảng cách xa), 2.4G Gemini (độ trễ cực thấp), và 900M+2.4G GemX (hoạt động đồng thời). Các ăng-ten hình chữ T băng tần kép đi kèm loại bỏ những rắc rối trong việc chuyển đổi tần số, trong khi quy trình đa dạng tiên tiến đảm bảo độ ổn định tuyệt đối trong những môi trường khó khăn về RF. Được xây dựng cho các ứng dụng quan trọng trong nhiệm vụ, đây là giải pháp tối ưu cho các tay đua cạnh tranh, những người khám phá khoảng cách xa, và các nhiếp ảnh gia trên không chuyên nghiệp cần hiệu suất không thỏa hiệp.

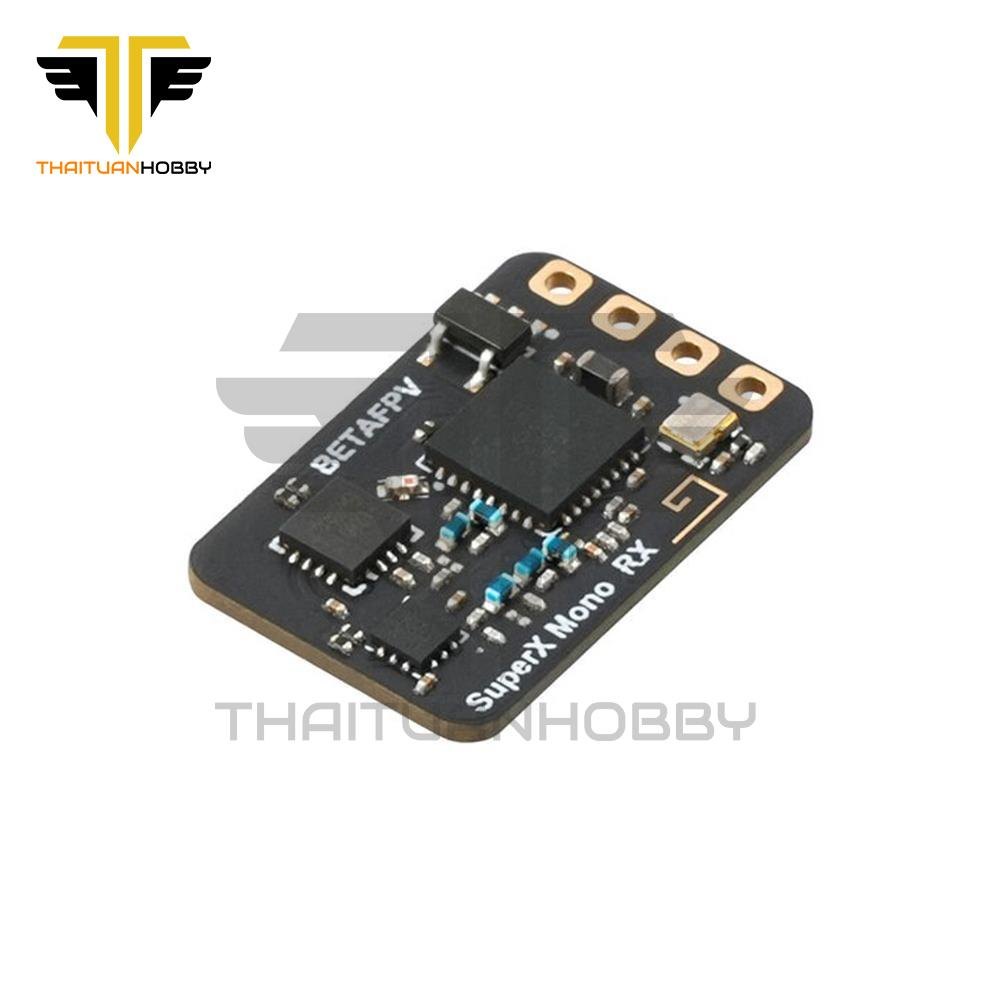

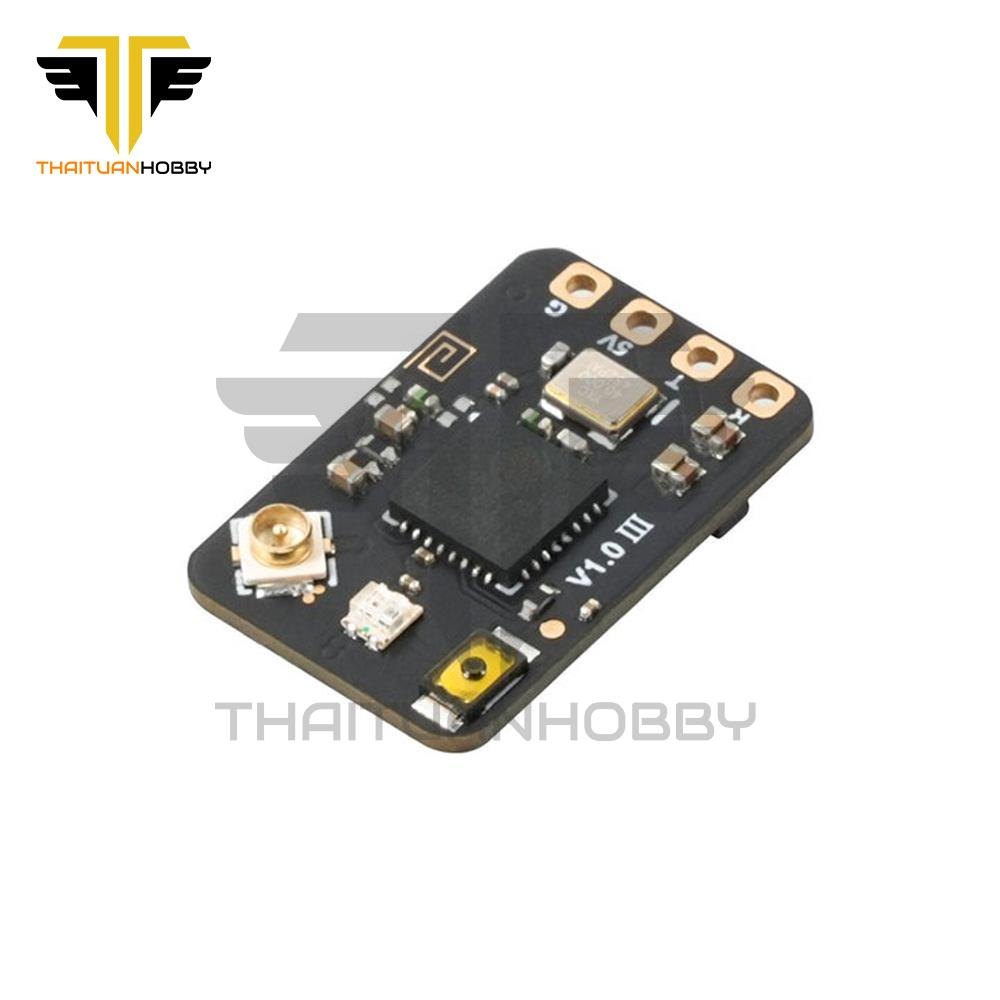

SuperX Mono: Khả Năng Chuyển Đổi Băng Tần

Receiver SuperX Mono nhỏ gọn và nhẹ được trang bị chip LR1121 đơn với ăng-ten băng tần kép, cho phép chuyển đổi liền mạch giữa 900M và 2.4G. Giải pháp tiết kiệm này duy trì tỷ lệ gói 1000Hz ấn tượng (trong chế độ FSK) trong khi cung cấp giá trị đáng kinh ngạc, khiến nó trở thành sự lựa chọn lý tưởng cho các mô hình nhỏ và các phi công tâm lý thức tiết kiệm chi phí cần hiệu suất linh hoạt trong cả ứng dụng freestyle gần và ứng dụng xa.

Tương Thích TX

So Sánh SuperX với SuperD và Nano

Receiver BETAFPV ExpressLRS

Chọn receiver đúng là điều quan trọng cho hiệu suất FPV tối ưu. Dòng ExpressLRS của BETAFPV cung cấp những giải pháp tùy chỉnh cho mọi phi công: ELRS Lite, Micro, Nano, SuperP, SuperD, và mới nhất là SuperX. Từ đua xe whoop đến quay phim dài hạn, chúng tôi thiết kế các liên kết độ trễ thấp và hiệu suất chống nhiễu mà bạn yêu cầu.

Cấu hình

Receiver SuperX hiện hỗ trợ các giao thức CRSF/SBUS/SUMD. Dưới đây lấy giao thức CRSF làm ví dụ để giới thiệu kết nối và cấu hình chân với bộ điều khiển bay Betaflight firmware.

Sơ đồ đấu dây:

Cấu hình chân kết nối JST SH:

Chú ý: Betaflight và ExpressLRS sử dụng các cấu hình chân kết nối JST SH khác nhau. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Khi sử dụng dây đầu cuối để kết nối, vui lòng kiểm tra thứ tự.

Kết nối bộ điều khiển bay với Betaflight Configurator để cấu hình cơ bản. Đầu tiên, trên tab "Port", hãy kích hoạt cổng nối tiếp của bộ điều khiển bay như UART1 là Serial Rx.

Trên tab "Cấu hình", hãy đặt Chế độ nhận thành Kết nối Serial (thông qua UART) và Cung cấp Receiver Serial thành CRSF.

Liên kết

Receiver SuperX sử dụng giao thức chính thức ExpressLRS V3.x làm firmware mặc định mà không có cụm từ liên kết đã được đặt trước. Để hoạt động thành công, hãy đảm bảo module phát cũng sử dụng firmware ExpressLRS V3.x hoặc mới hơn mà không có cụm từ liên kết đã được đặt trước.

1. Đặt lại nguồn điện cho receiver 3 lần với khoảng thời gian 1 giây hoặc nhấn và giữ nút BOOT trong 2 giây để vào chế độ liên kết.
2. Đèn RGB nhấp nháy màu cam hai lần, điều này cho thấy receiver đang ở trong chế độ liên kết.
3. Cấu hình điều khiển từ xa hoặc mô-đun phát để liên kết với receiver. Nếu đèn RGB là ánh sáng ổn định, nó đã được liên kết!

Ghi chú:

● Sau khi liên kết một lần, receiver sẽ nhớ cụm từ liên kết tự động lưu và thiết bị. Việc khởi động lại thiết bị sẽ tự động liên kết mà không cần quy trình liên kết lại.

● Nếu bạn đã flash firmware cho SuperX và cấu hình cụm từ liên kết, bạn sẽ không thể liên kết bằng phương pháp trên. Vui lòng đặt cùng cụm từ liên kết cho mô-đun phát, điều này cho phép receiver được liên kết tự động với thiết bị.

● Nên đặt hai ăng-ten cách xa nhau nhất có thể để có khả năng thu tốt hơn.

Tìm hiểu thêm về ExpressLRS

ExpressLRS là một liên kết RC mã nguồn mở dành cho các ứng dụng RC. Mọi người có thể tìm thấy dự án này trên Github hoặc tham gia cuộc thảo luận trong nhóm Facebook.

File

• Hướng dẫn sử dụng cho Receiver SuperX ELRS Gemini Xross của BETAFPV
• Firmware cho Receiver SuperX ELRS Gemini Xross
• Cách flash firmware của Receiver SuperX qua Passthrough hoặc WIFI?

Gói hàng

Món hàng: Receiver SuperX ELRS Gemini Xross - Nano

• 1* Receiver SuperX Nano
• 2* ăng-ten hình chữ T băng tần kép
• 1* Bộ kết nối SH1.0 (đầu đôi)

• 2* Vỏ co nhiệt
• 1* Hướng dẫn sử dụng

Món hàng: Receiver SuperX ELRS Gemini Xross - Mono

• 1* Receiver SuperX Mono
• 1* ăng-ten hình chữ T băng tần kép
• 1* Bộ kết nối SH1.0 (đầu đơn)

• 2* Vỏ co nhiệt
• 1* Hướng dẫn sử dụng
