Được cung cấp bởi chip RF LR1121 của Semtech và ESP32-C3 của Espressif, SuperX tiên phong trong bộ thu Gemini Xrossband đầu tiên của BETAFPV – làm chủ băng tần 900M (868/915MHz) và 2.4G qua LoRa và chế độ FSK 1000Hz chói lọi. Chinh phục các cổng đua và tầm nhìn xa với độ tin cậy tín hiệu không thể lay chuyển, nơi mà những liên kết kém thất bại. Chọn sự thành thạo băng tần kép của SuperX Nano hoặc sự linh hoạt chuyển băng tần của SuperX Mono cho hiệu suất tinh chỉnh chính xác trong bất kỳ kịch bản bay nào.

Điểm Nổi Bật

• Chip RF Semtech LR1121 + Espressif ESP32-C3
• Chế độ LoRa và FSK 1000Hz chói lọi
• Hỗ trợ 900M Gemini, 2.4G Gemini, 900M+2.4G GemX
• SuperX Nano: Sự thành thạo băng tần kép cho môi trường khó khăn về RF
• SuperX Mono: Chuyển băng tần cho các build micro
• Hoạt động với các mô-đun TX Micro/Micro V2/Nano V2/SuperG

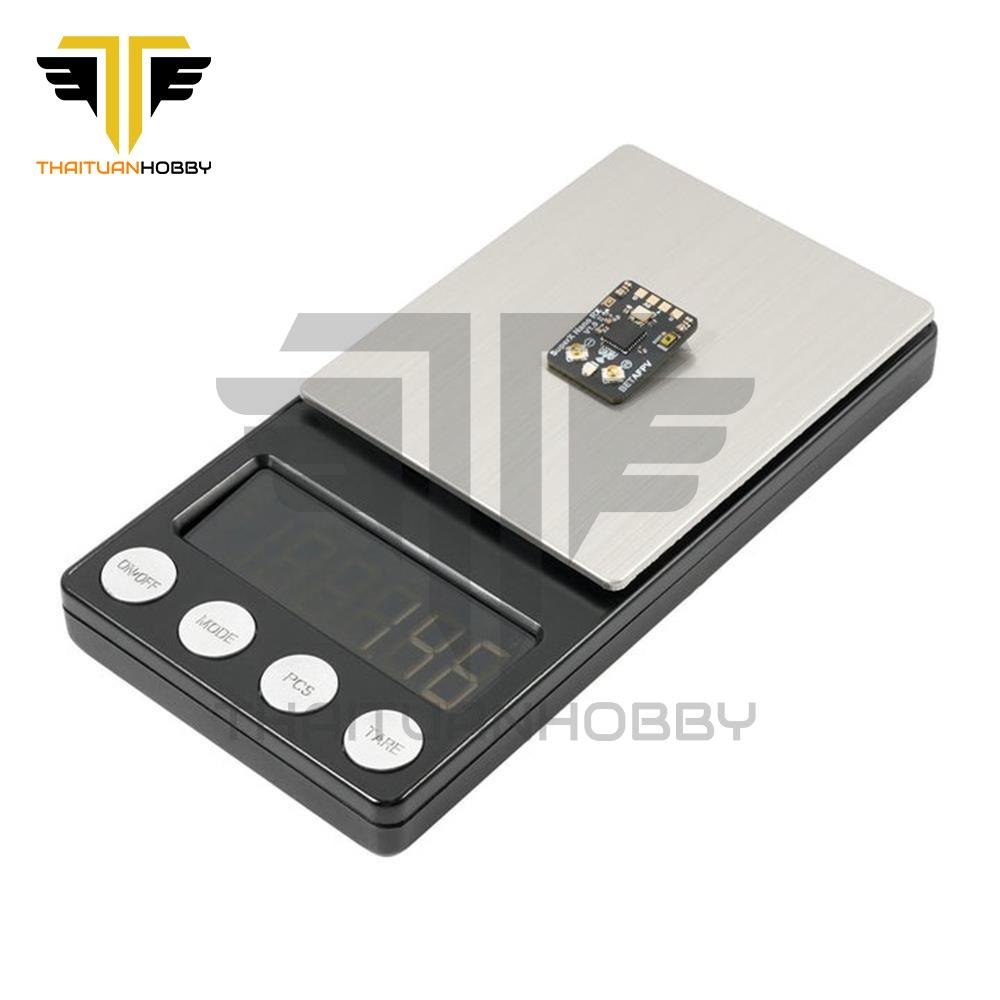

• Nhỏ gọn và nhẹ

Thông Số Kỹ Thuật

Sơ Đồ

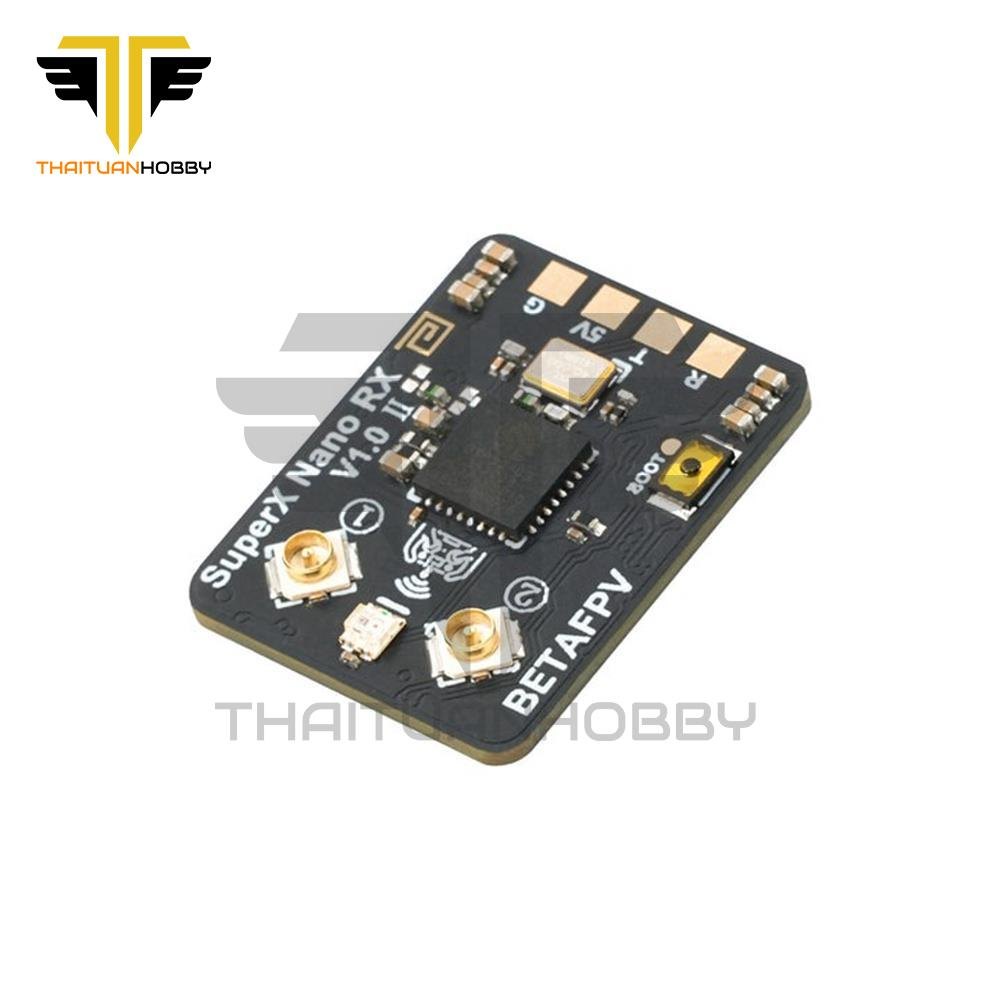

Bộ thu SuperX Nano:

Gemini

ExpressLRS Gemini cách mạng hóa điều khiển RC bằng cách tận dụng phần cứng đa dạng thực sự để đồng thời phát tín hiệu qua băng tần 2.4GHz và/hoặc 900MHz. Khác với các hệ thống thông thường, Gemini sử dụng chuỗi phát/nhận độc lập kép - cung cấp chất lượng liên kết vượt trội (LQ) tồn tại trong những môi trường thách thức như đường đua hoặc khu vực đô thị.

Gemini có ba chế độ: 900M Gemini, 2.4G Gemini và 900M+2.4G Gemini Xrossband (GemX). Với GemX, bạn không còn phải chọn giữa các đặc điểm về hiệu suất—nó kết hợp độ trễ thấp của 2.4GHz và tầm xa của 900MHz trong một liên kết liền mạch duy nhất.

Ghi chú: Chế độ GemX yêu cầu một TX băng tần kép.

SuperX Nano: Băng Tần Kép 900M+2.4G

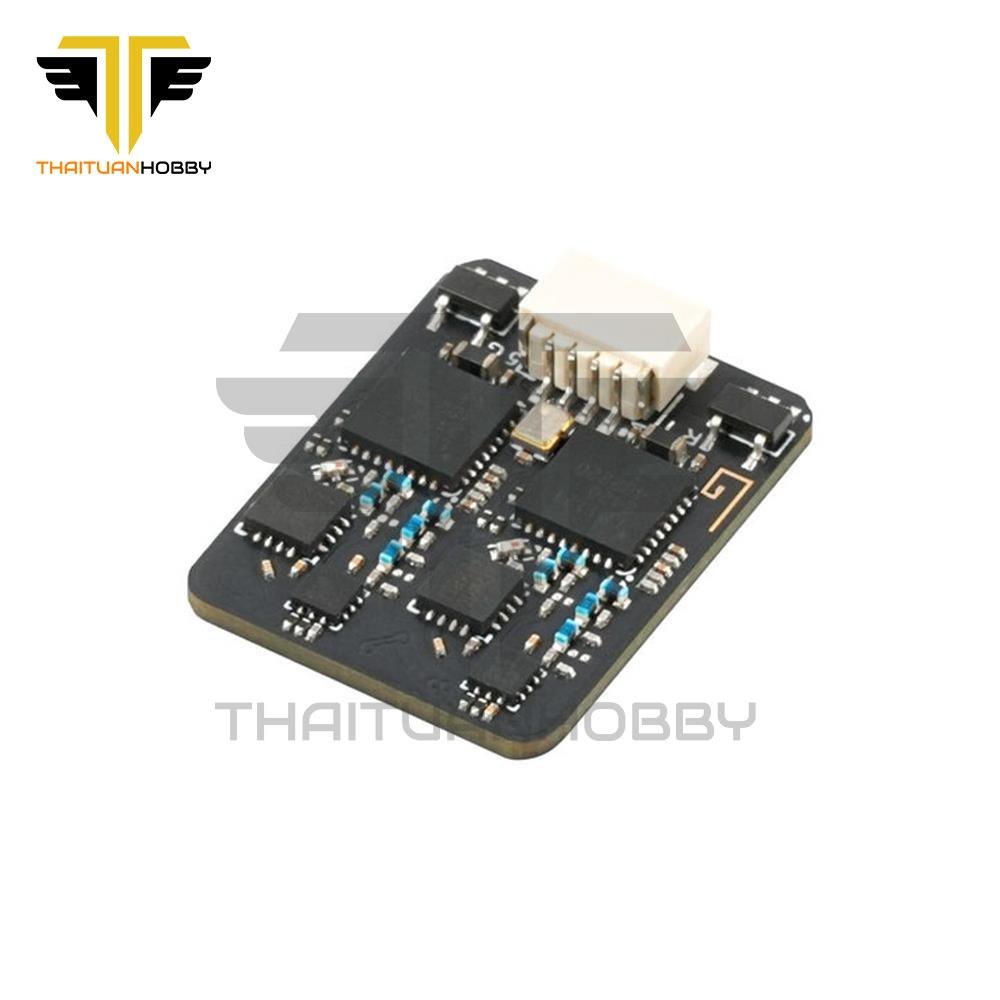

Được cung cấp bởi hai chip LR1121 của Semtech, bộ thu SuperX Nano mang lại độ tin cậy tín hiệu không thể thương lượng với ba chế độ: 900M Gemini (xâm nhập khoảng cách dài), 2.4G Gemini (độ trễ thấp cực) và 900M+2.4G GemX (hoạt động đồng thời). Các ăng ten T băng tần kép đi kèm loại bỏ sự bất tiện trong việc chuyển đổi tín hiệu, trong khi xử lý sự đa dạng tiên tiến đảm bảo sự ổn định vững chắc trong những môi trường khó khăn về RF. Được thiết kế cho các ứng dụng quan trọng, đây là giải pháp tối ưu cho các tay đua cạnh tranh, nhà thám hiểm tầm xa, và nhiếp ảnh gia chuyên nghiệp yêu cầu hiệu suất không giới hạn.

SuperX Mono: Linh Hoạt Chuyển Băng Tần

Bộ thu SuperX Mono nhỏ gọn và nhẹ sử dụng một chip LR1121 đơn với ăng ten băng tần kép, cho phép chuyển đổi liền mạch giữa 900M và 2.4G. Giải pháp tiết kiệm chi phí này duy trì tỷ lệ gói 1000Hz ấn tượng (trong chế độ FSK) trong khi mang lại giá trị tuyệt vời, làm cho nó lý tưởng cho các build micro và các phi công chú trọng ngân sách cần hiệu suất đa năng trong cả ứng dụng freestyle cự ly gần và khoảng cách xa.

Tương Thích TX

SuperX so với SuperD so với Nano

Đầu Thu ExpressLRS của BETAFPV

Chọn bộ thu phù hợp là rất quan trọng cho hiệu suất FPV tối ưu. Dòng sản phẩm ExpressLRS của BETAFPV cung cấp giải pháp phù hợp cho từng phi công: ELRS Lite, Micro, Nano, SuperP, SuperD và SuperX mới nhất. Từ đua xe đến quay phim tầm xa, chúng tôi thiết kế các liên kết độ trễ thấp và hiệu suất chống nhiễu mà bạn yêu cầu.

Cấu Hình

Bộ thu SuperX hiện hỗ trợ các giao thức CRSF/SBUS/SUMD. Dưới đây là ví dụ cấu hình kết nối và chân cắm của nó với bộ điều khiển bay firmware Betaflight, sử dụng giao thức CRSF.

Sơ đồ kết nối:

Cấu hình chân cắm JST SH:

Ghi chú: Betaflight và ExpressLRS sử dụng cấu hình chân cắm JST SH khác nhau. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. Khi sử dụng dây đầu cuối để kết nối, vui lòng kiểm tra thứ tự.

Kết nối bộ điều khiển bay với Betaflight Configurator để cấu hình cơ bản. Đầu tiên, trên tab "Cổng", bật cổng nối tiếp của bộ điều khiển bay như UART1 dưới Serial Rx.

Trên tab "Cấu Hình", đặt Chế Độ Đầu Thu thành Serial (qua UART) và Domestic Provider Receiver thành CRSF.

Kết Nối

Bộ thu SuperX sử dụng giao thức chính thức ExpressLRS V3.x làm firmware mặc định mà không có cụm từ liên kết được cài đặt sẵn. Để hoạt động thành công, đảm bảo mô-đun phát cũng sử dụng firmware ExpressLRS V3.x trở lên mà không có cụm từ liên kết được cài đặt sẵn.

1. Khởi động lại bộ thu 3 lần với khoảng cách 1 giây hoặc nhấn và giữ nút BOOT trong 2 giây để vào chế độ kết nối.
2. Đèn báo RGB nhấp nháy màu cam hai lần, cho biết bộ thu đang ở chế độ kết nối.
3. Cấu hình điều khiển từ xa hoặc mô-đun phát để kết nối với bộ thu. Nếu đèn RGB là ánh sáng cố định, điều đó có nghĩa là nó đã kết nối!

Ghi chú:

● Sau khi liên kết một lần, bộ thu sẽ nhớ cụm từ liên kết tự động và thiết bị. Việc khởi động lại thiết bị sau đó sẽ được liên kết tự động mà không cần quy trình liên kết lại.

● Nếu bạn đã cài firmware cho SuperX và cấu hình cụm từ liên kết, bạn sẽ không thể liên kết bằng phương pháp trên. Vui lòng đặt cùng một cụm từ liên kết cho mô-đun phát, điều này cho phép bộ thu được liên kết tự động với thiết bị.

● Nên đặt hai ăng ten xa nhau nhất có thể để cải thiện khả năng thu.

Tìm Hiểu Thêm Về ExpressLRS

ExpressLRS là một liên kết RC mã nguồn mở cho các ứng dụng RC. Mọi người có thể tìm thấy dự án này trên Github hoặc tham gia thảo luận trong Nhóm Facebook.

Tệp

• Hướng dẫn sử dụng cho bộ thu BETAFPV SuperX ELRS Gemini Xross
• Firmware cho bộ thu SuperX ELRS Gemini Xross
• Làm thế nào để cài đặt firmware cho bộ thu SuperX qua Passthrough hoặc WIFI?

Gói Hàng

Item: Bộ thu SuperX ELRS Gemini Xross - Nano

• 1* Bộ thu SuperX Nano
• 2* ăng ten T băng tần kép
• 1* Kết nối SH1.0 (Đầu Đôi)

• 2* ống co nhiệt
• 1* Hướng dẫn sử dụng

Item: Bộ thu SuperX ELRS Gemini Xross - Mono

• 1* Bộ thu SuperX Mono
• 1* ăng ten T băng tần kép
• 1* Kết nối SH1.0 (Đơn Đầu)

• 2* ống co nhiệt
• 1* Hướng dẫn sử dụng
