MATEKSYS Crossfire to PWM Converter

MATEKSYS Crossfire to PWM Converter - CRSF PWM 6
Mã SP: MATEKSYS Crossfire to PWM Converter - CRSF PWM 6

Có khả năng chuyển đổi CRSF thành 6 đầu ra PWM cho servo.
Kết nối qua UART với các chân TX1, RX1.
Chân VBat để giám sát điện áp pin.
Có thể điều chỉnh qua Matek Configurator.
Điện áp đầu vào: 5V, kích thước: 25x16mm.

210,000 VNĐ

- +

Tạ Duy Thái - 0936.336.128

Địa chỉ mua hàng

Thaituan-hobby (Còn hàng)

Thông tin sản phẩm

Đánh giá nhận xét

Matek Konvertor có thể biến một thiết bị thu phát với giao thức CRSF thành một thiết bị thu phát có 6 đầu ra PWM cho servo. Điều này sẽ đặc biệt được các phi công của những mô hình máy bay cổ điển không có FC đánh giá cao. Vì vậy, họ có thể sử dụng thiết bị thu phát ELRS hoặc Crossfire Nano yêu thích của mình. Thiết bị thu phát được kết nối với bo mạch thông qua UART - chân TX1 và RX1. Ngoài việc chuyển đổi tín hiệu CRSF sang PWM, bo mạch còn có thể gửi dữ liệu telemetry. Trên bo mạch có chân VBat cho cảm biến điện áp pin, chân Curr để kết nối cảm biến dòng điện bên ngoài và chân RX2 và TX2 để kết nối mô-đun GPS.

Bộ chuyển đổi hoàn toàn có thể điều chỉnh. Cài đặt có thể thực hiện qua UART2 sử dụng Matek Configurator. Có khả năng thiết lập failsafe, trim, tần số đầu ra PWM hoặc hiệu chuẩn cảm biến dòng điện/điện áp.

Chân VBat chỉ dùng để giám sát điện áp pin, không dùng để cấp nguồn cho bo mạch. Bo mạch phải được cấp nguồn từ 4-9V - có thể từ BEC của bộ điều chỉnh.

Thông tin chi tiết

Sơ đồ kết nối

Tính năng chính

Điện áp đầu vào: 5V
Giao thức đầu vào: CRSF (thiết bị nhận ELRS và Crossfire)
Giao thức đầu ra: 6x PWM
Tần số PWM: 50/100/160/330/400Hz (50Hz mặc định)
UART: 2x (thiết bị thu phát và GPS/Cài đặt)
Telemetry: Dòng điện, Điện áp, Dung lượng, Tọa độ GPS, Tốc độ GPS, Độ cao, Số lượng vệ tinh
Cảm biến pin: 36V Max
Cảm biến dòng điện: 0-3.3V

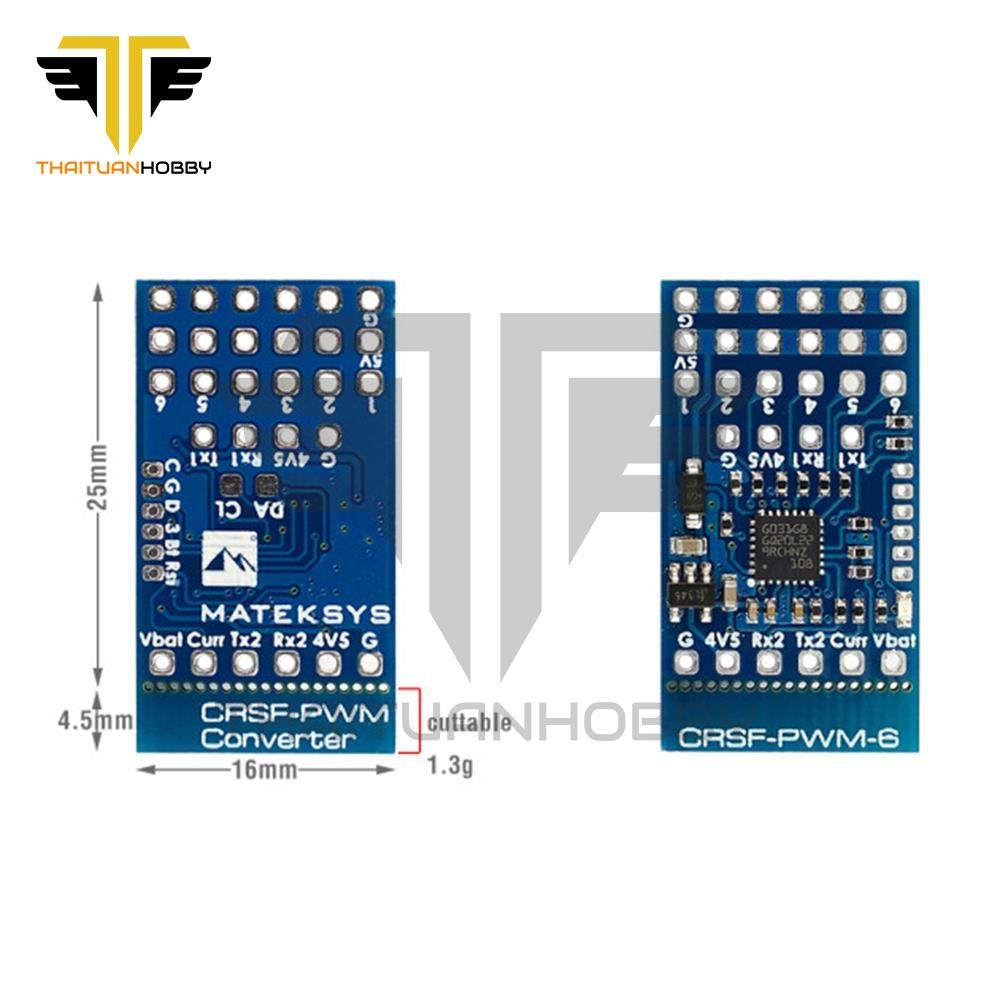

Kích thước: 25x16mm
Trọng lượng: 1.3g
