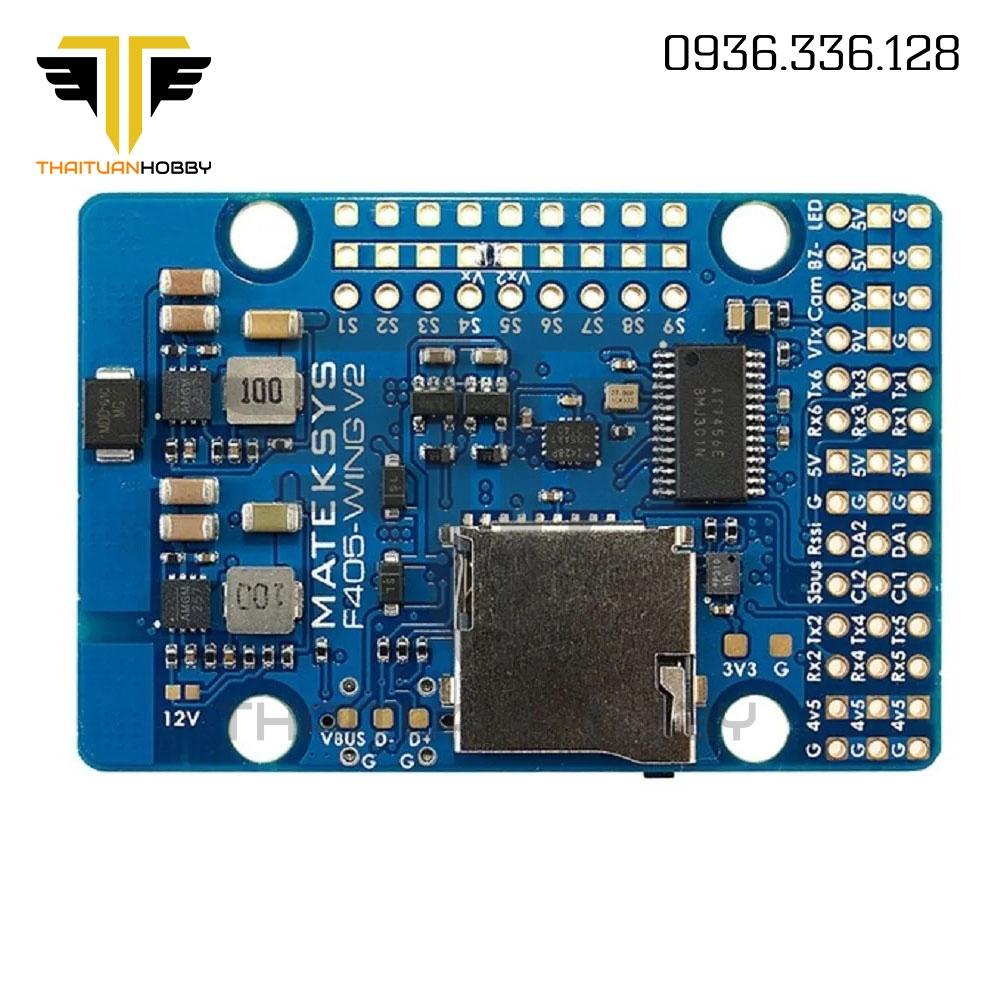

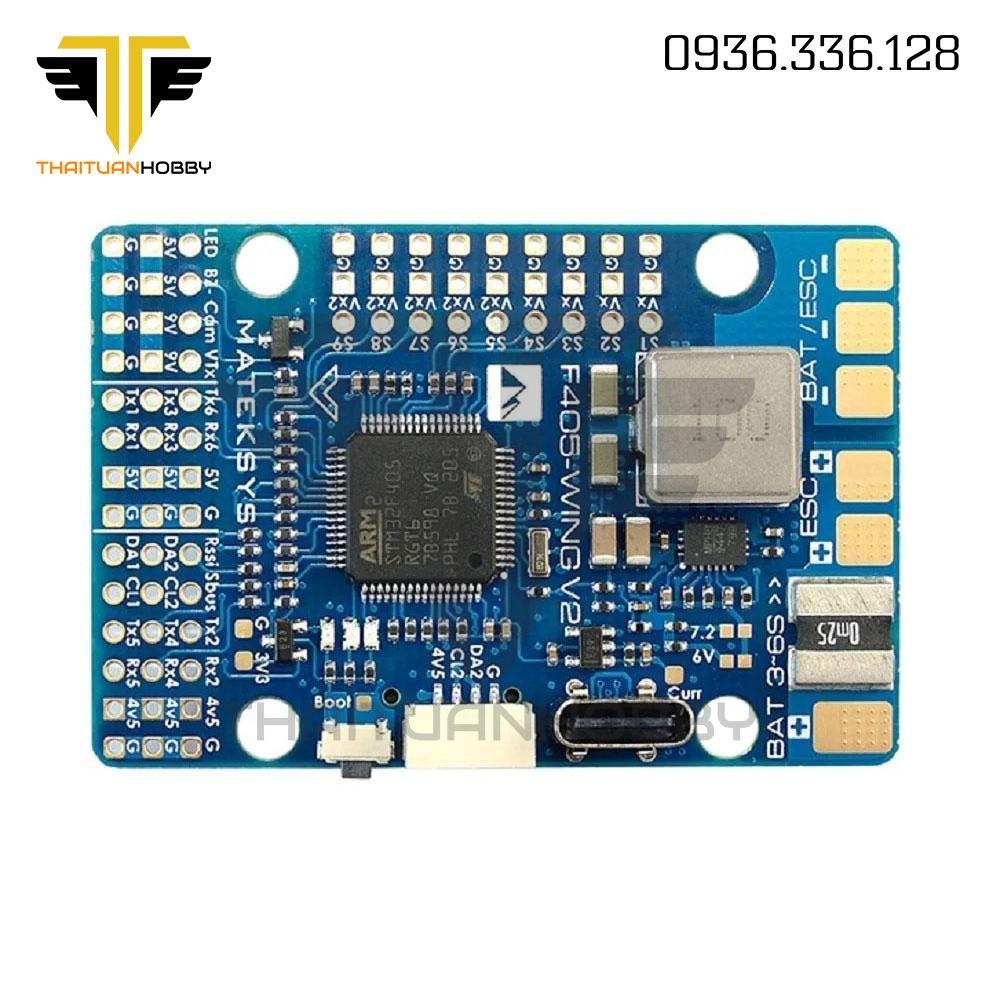

Mạch Điều Khiển Matek F405-wing V2

Mạch Điều Khiển Matek F405-wing V2
Mã SP: Mạch Điều Khiển Matek F405-wing V2

  • MCU: STM32F405RGT6 với tốc độ 168MHz
  • Hỗ trợ 6x UARTs và 10x PWM outputs
  • Cảm biến dòng lên đến 220A và cung cấp nhiều đầu ra BEC
  • Kích thước nhỏ gọn 54 x 36 x 13 mm với trọng lượng 25g
  • Includes F405-Wing-V2 và các phụ kiện kèm theo
  • 1,400,000 VNĐ
    • Số lượng:
    - +

    Tạ Duy Thái - 0936.336.128

    Thông tin sản phẩm

    Đánh giá nhận xét

    Thông số FC

    • MCU: STM32F405RGT6, 168MHz , 1MB Flash
    • IMU: ICM42688-P
    • Baro: DPS310
    • OSD: AT7456E
    • Blackbox: khe cắm thẻ MicroSD
    • 6x UARTs, 1x tùy chọn Softserial_Tx (INAV)
    • 10x đầu ra PWM
    • 2x I2C
    • 3x ADC (VBAT, Dòng điện, RSSI)
    • Inverter được tích hợp cho đầu vào SBUS
    • USB Type-C (USB2.0)

    Firmware FC

    • ArduPilot: MatekF405-Wing (ArduPlane 4.4 hoặc mới hơn)
    • INAV: MATEKF405SE (INAV 6.0 hoặc mới hơn)

    PDB

    • Phạm vi điện áp đầu vào: 9~30V (3~6S LiPo) với bảo vệ TVS
    • Cảm biến dòng: 220A, 3.3V ADC (Tỉ lệ INAV 150, ArduPilot 66.7A/V)
    • Điện trở cảm biến: 100A liên tục, 220A tối đa
    • Phân chia điện áp pin 1K:10K (Tỉ lệ 1100 trong INAV, BATT_VOLT_MULT 11.0 trong ArduPilot)

    Đầu ra BEC 5V

    • Thiết kế cho bộ điều khiển bay, bộ thu, OSD, camera, chuông báo, đèn LED_2812, và cảm biến GPS
    • Dòng điện liên tục: 2 Amps

    Đầu ra BEC 9V /12V

    • Thiết kế cho bộ phát video, camera, gimbal, v.v.
    • Dòng điện liên tục: 2 Amps
    • Tùy chọn 12V với jumper pad
    • Để có đầu ra 9V/12V ổn định, điện áp đầu vào nên > điện áp đầu ra +1V

    Đầu ra BEC Vx

    • Thiết kế cho các servo
    • Điện áp có thể điều chỉnh, 5V mặc định, tùy chọn 6V hoặc 7.2V
    • Dòng điện liên tục: 5 Amps, 6A tối đa
    • Để có đầu ra Vx ổn định, điện áp đầu vào nên > điện áp Vx +1V

    Đầu ra BEC 3.3V

    • Thiết kế cho các thiết bị ngoại vi 3.3V
    • Điều chỉnh tuyến tính
    • Dòng điện liên tục: 200mA

    Vật lý

    • Gắn: 30.5 x 30.5mm, Φ4mm với grommets Φ3mm
    • Kích thước: 54 x 36 x 13 mm
    • Cân nặng: 25g

    Bao gồm

    • 1x F405-Wing-V2
    • 1x cáp 20cm JST-GH-4P đến JST-GH-4P cho cổng I2C
    • Các chân Dupont 2.54 (Bo mạch được giao không hàn)
