Gps Holybro Micro M10 Standard

Gps Holybro Micro M10 Standard
Mã SP: Gps Holybro Micro M10 Standard

GNSS đa chòm sao với khả năng nhận đồng thời
La bàn IST8310 với LED ba màu và chuông báo
Antenna có độ lợi cao 25 x 25 mm cho hiệu suất tuyệt vời
Tương thích với nhiều bộ điều khiển bay
-40 đến 80 độ C nhiệt độ hoạt động

1,080,000 VNĐ

- +

0936.336.128

Địa chỉ mua hàng

Thông tin sản phẩm

Đánh giá nhận xét

Tổng quan

GPS M10 sử dụng GNSS đa chòm sao được cung cấp bởi series u-blox M10, một bộ thu GNSS đồng thời có thể nhận và theo dõi nhiều hệ thống GNSS. Nhờ vào kiến trúc trước RF đa băng tần, tất cả bốn chòm sao GNSS chính gồm GPS, Galileo, GLONASS và BeiDou có thể được nhận đồng thời.

GPS M10 còn đi kèm với la bàn IST8310, đèn LED ba màu, chuông báo và công tắc an toàn. Có 3 tùy chọn kết nối khác nhau cho các mục đích khác nhau. Mô-đun này được giao với tốc độ baud là 115200 5Hz.

Antenna patch 25 x 25 mm có độ lợi cao cung cấp hiệu suất tuyệt vời và mô hình bức xạ antenna toàn hướng tăng tính linh hoạt cho việc lắp đặt thiết bị. Nó có mạch chủ động cho antenna patch gốm, pin dự phòng sạc lại cho khởi động ấm.

Hỗ trợ Firmware cho GPS M10:

Cần có PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 hoặc mới hơn.

Tính năng

GNSS Ublox thế hệ 10 mới nhất
Định vị nhanh & chính xác
Antenna 25*25*4mm có độ lợi cao
La bàn IST8310
Buzzer nội bộ, công tắc an toàn
Đèn LED RGB UI cực sáng

Thông số kỹ thuật

	GPS Holybro M10	GPS Holybro M9N
Bộ thu GNSS	Ublox M10	Ublox M9N
Số lượng GNSS đồng thời	Lên đến 4 GNSS	Lên đến 4 GNSS
	BeiDou	BeiDou
	Galileo	Galileo
	GLONASS	GLONASS
	GPS	GPS
	QZSS	QZSS
Băng tần tần số	GPS L1	GPS L1
	Galileo E1	Galileo E1
	GLONASS L1	GLONASS L1
	BeiDou B1	BeiDou B1
	SBAS L1	SBAS L1
	QZSS L1	QZSS L1
La bàn	IST8310	IST8310
Giao thức đầu ra	UBX (U-blox)	UBX (U-blox)
Giao thức đầu ra	NMEA	NMEA
Độ chính xác	2.0m CEP	1.5m CEP
Tốc độ cập nhật Nav.	Lên đến 25 Hz (GNSS đơn),	Lên đến 25 Hz (4 GNSS đồng thời)
Tốc độ cập nhật Nav.	Lên đến 10 Hz (4 GNSS đồng thời)	Lên đến 25 Hz (4 GNSS đồng thời)
Hệ thống nâng cao GNSS	EGNOS, GAGAN, MSAS và WAAS	EGNOS, GAGAN, MSAS và WAAS
Hệ thống nâng cao GNSS	QZSS: L1S	QZSS: L1S
Tốc độ Baud mặc định	115200	115200
Điện áp đầu vào	4.7-5.2V	4.7-5.2V
Loại cổng	JST-GH-10P	JST-GH-10P
Antenna	Antenna patch gốm 25 x 25 x 4 mm	Antenna patch gốm 25 x 25 x 4 mm
Tiêu thụ năng lượng	Ít hơn 200mA @ 5V	Ít hơn 200mA @ 5V
Nhiệt độ hoạt động	-40~80C	-40~80C
Kích thước	φ50 x14.4 mm	φ50 x14.4 mm

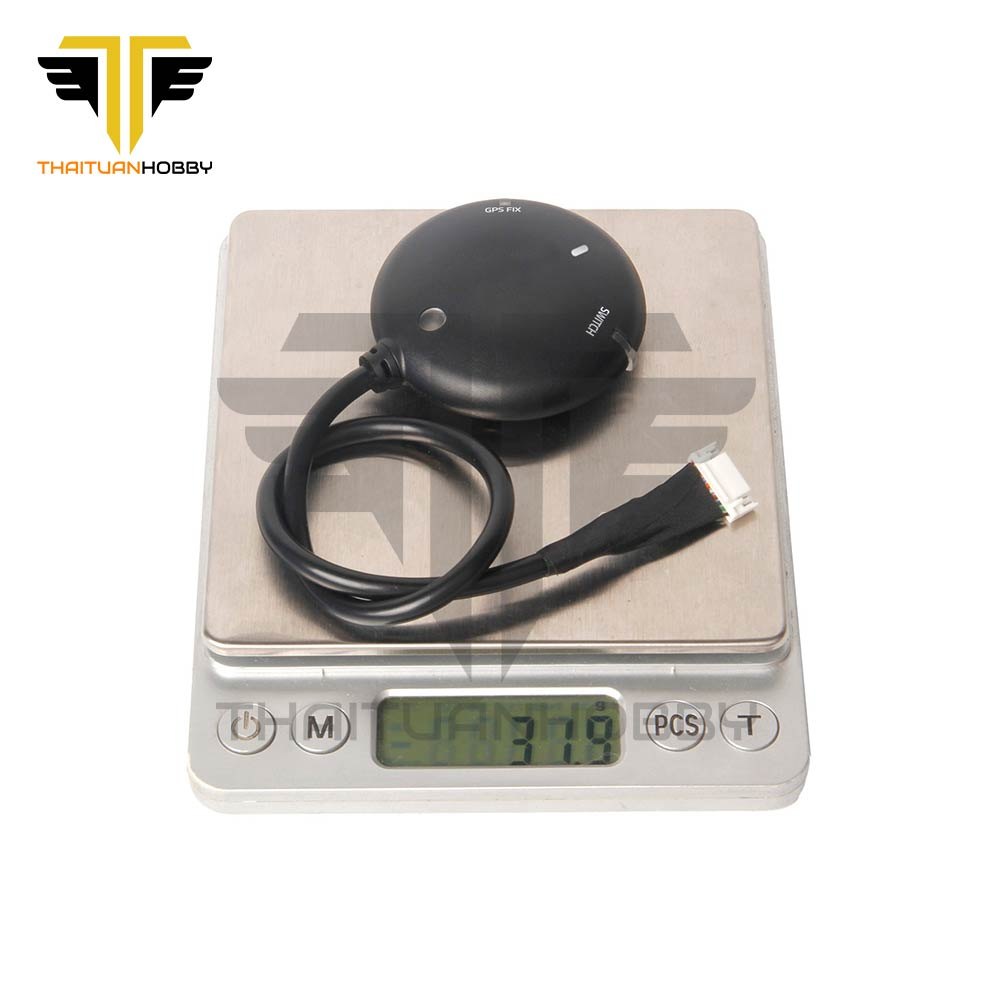

Trọng lượng	32g	32g
Chiều dài cáp	26cm (cáp 42cm mua riêng)	26cm (cáp 42cm mua riêng)
Khác	Đèn LED ba màu	Đèn LED ba màu
	Chuông báo trên bo mạch	Chuông báo trên bo mạch
	Công tắc an toàn	Công tắc an toàn
	Bộ khuếch đại RF LNA MAX2659ELT+	Bộ khuếch đại RF LNA MAX2659ELT+
	Dung lượng Farah sạc lại	Dung lượng Farah sạc lại
	Bộ điều chỉnh 3.3V low noise	Bộ điều chỉnh 3.3V low noise

Sơ đồ PIN

Lưu ý: Đối với người dùng Ardupilot, nếu bạn không thể thực hiện hiệu chỉnh la bàn bình thường "vũ điệu la bàn" vì bất kỳ lý do gì, hãy đặt tham số COMPASS_ORIENT=6 (Yaw270) cho định hướng la bàn thích hợp.

Sự khác biệt giữa ba tùy chọn cáp

SKU12040 - GPS Holybro M10 (cáp 10pin JST GHR1.25mm):

Tùy chọn này là phổ biến nhất, nó được sử dụng trên cổng đầu vào 10pin "Mô-đun GPS" hoặc "GPS1" trên bộ điều khiển bay Pixhawk Standard.

SKU12042 - GPS phụ Holybro M10 (cáp 6pin JST GHR1.25mm):

Tùy chọn này có thể được sử dụng trên cổng đầu vào 6pin "UART & I2C" hoặc "GPS2" trên bộ điều khiển bay Pixhawk Standard như GPS phụ. GPS này cũng tương thích với cổng GPS2 của Cube Flight Controller.

SKU12041 - GPS Holybro M10 cho Pix32 & Pixhawk1/2.4.6/2.4.8 (cáp Molex 1.25mm 6pin & 4pin &3pin):

Các đầu nối này dành cho cổng đầu vào "Switch", "GPS", và "I2C" trên Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8.

Liên kết tham khảo:

Gói bao gồm:

1x Mô-đun GPS M10
1x Giá GPS bằng sợi carbon được cố định
