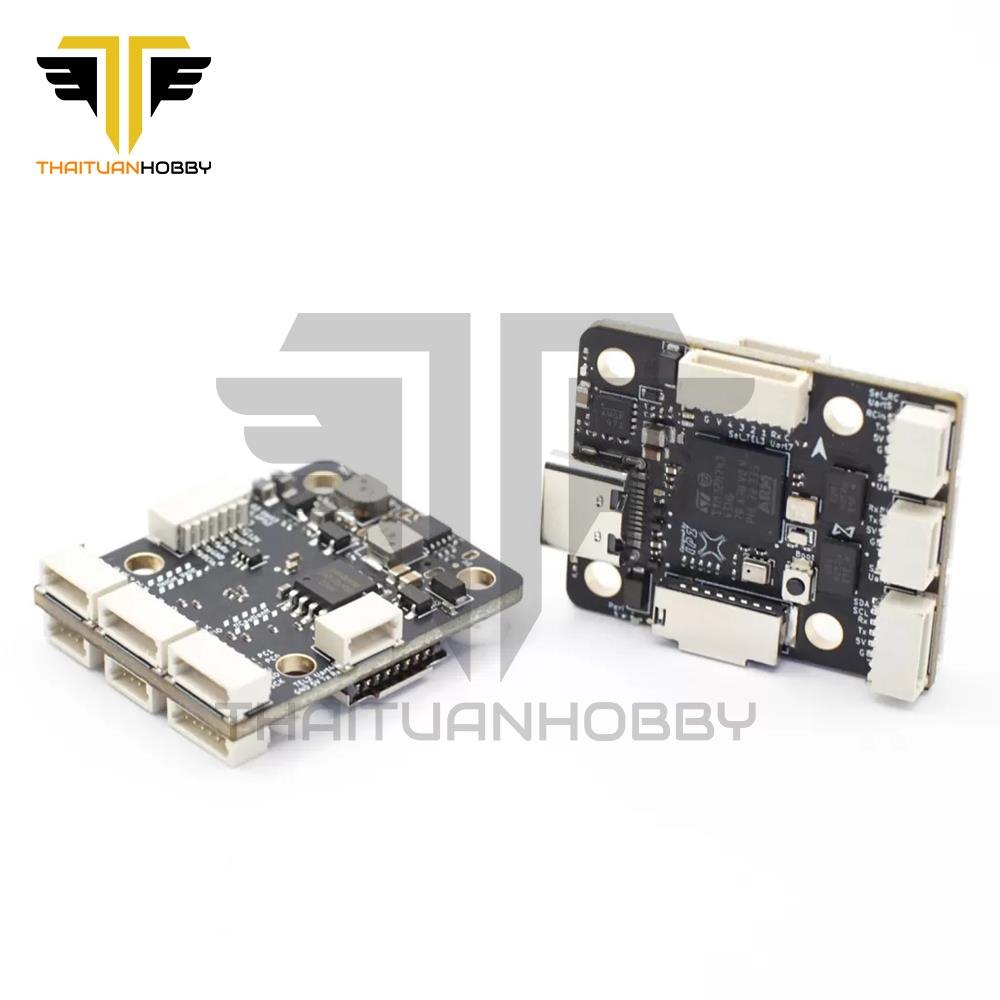

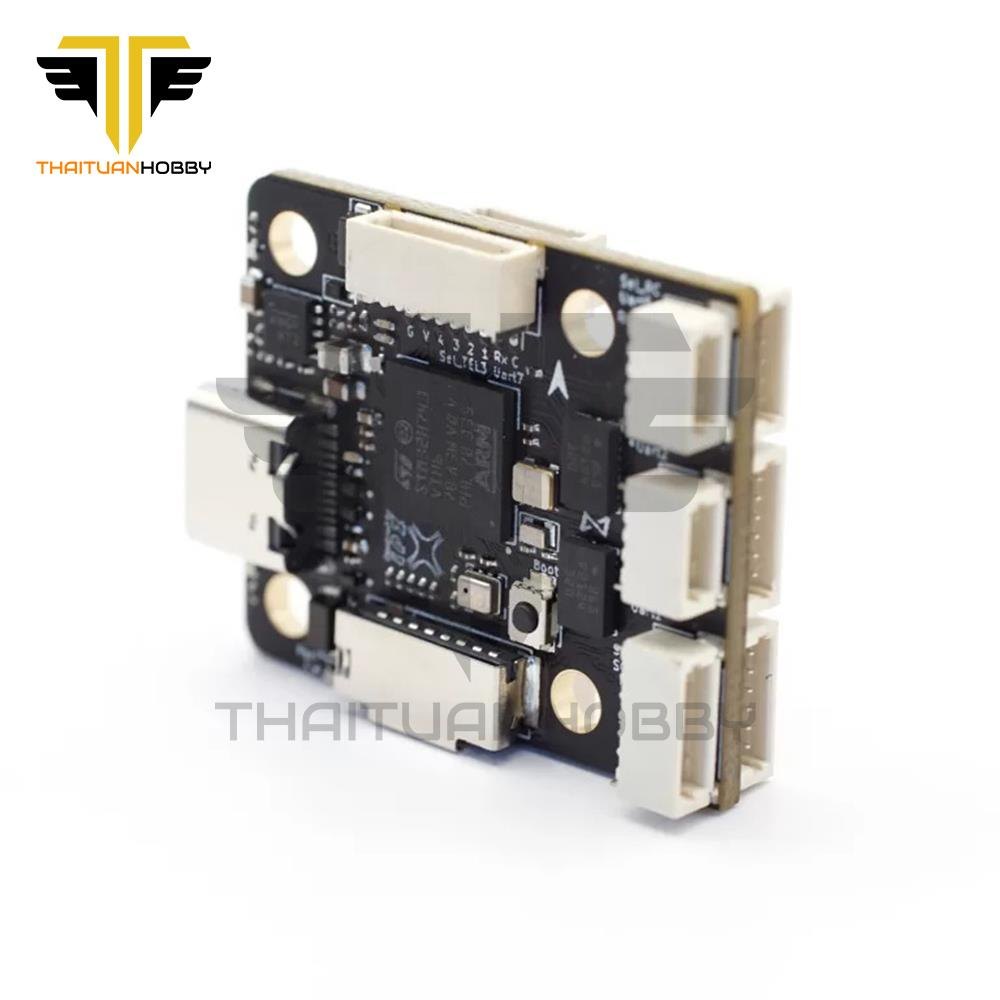

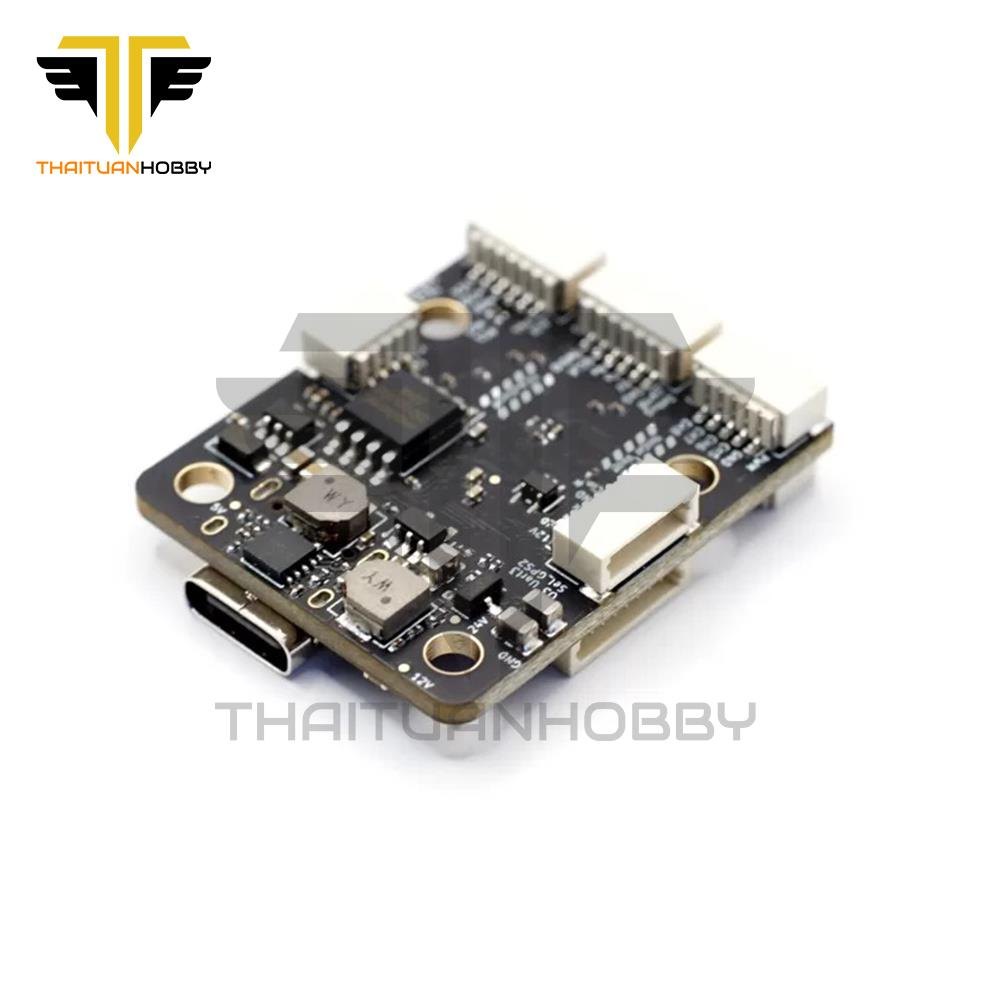

Mạch Micoair NxtPX4v2

Mạch Micoair NxtPX4v2

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI088(DUAL)
7x UART, 8x PWM, 1x I2C
BEC 5V 2.5A và 12V 2.5A đầu ra
Kích thước: 27 x 32 x 8 mm, Cân nặng: 6.5g

1,450,000 VNĐ

- +

Tạ Duy Thái - 0936.336.128

Địa chỉ mua hàng

Thaituan-hobby (Còn hàng)

Thông tin sản phẩm

Đánh giá nhận xét

Thông số kỹ thuật

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI088(DUAL)
Baro: SPL06
Khay thẻ MicroSD
7x UART
8x PWM
1x I2C
1x SPI
1x SWD
2x ADC (VBAT, Dòng điện)
USB Type-C
BEC 5V 2.5A đầu ra (cho bộ điều khiển, nhận, GPS, dòng chảy quang học hoặc các thiết bị khác)
BEC 12V 2.5A đầu ra (cho bộ phát video, camera)

GHIM UART (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART2
SERIAL2 -> UART4
SERIAL3 -> UART1 (GPS)
SERIAL4 -> UART3 (DJI-O3)
SERIAL5 -> UART7 (ESC Telemetry)
SERIAL6 -> UART5 (RCIN)
SERIAL7 -> UART8

GHIM UART (PX4)

TELEM1 -> UART2
TELEM2 -> UART4
TELEM3 -> UART7 (ESC Telemetry)
SERIAL4 -> UART8
GPS1 -> UART1
GPS2 -> UART3
Điều khiển vô tuyến -> UART5 (RCIN)

Đầu vào RC

Cổng đầu vào RC mặc định hỗ trợ giao thức SBUS và CRSF.

Đặt SERIAL6_PROTOCOL=23 trên Ardupilot hoặc đặt RC_INPUT_PROTO=Auto trên PX4.

Hỗ trợ VTX

Đầu nối SH1.0-6P hỗ trợ kết nối DJI O3 Air Unit. Chân 1 của đầu nối là 12v vì vậy hãy cẩn thận không kết nối với một thiết bị ngoại vi yêu cầu 5v.

Đầu ra PWM

NxtPX4v2 hỗ trợ lên tới 8 đầu ra PWM. Các kênh 1-8 hỗ trợ DShot.

Giám sát Pin

Bo mạch có cảm biến điện áp nội bộ và kết nối trên đầu nối ESC cho đầu vào cảm biến dòng điện bên ngoài.

Bộ la bàn

NxtPX4v2 không có la bàn tích hợp, nhưng bạn có thể gắn một la bàn bên ngoài bằng cách sử dụng I2C trên đầu nối SDA và SCL.

Kích thước vật lý

Gắn: 20 x 20mm, Φ3mm
Kích thước: 27 x 32 x 8 mm
Cân nặng: 6.5g
